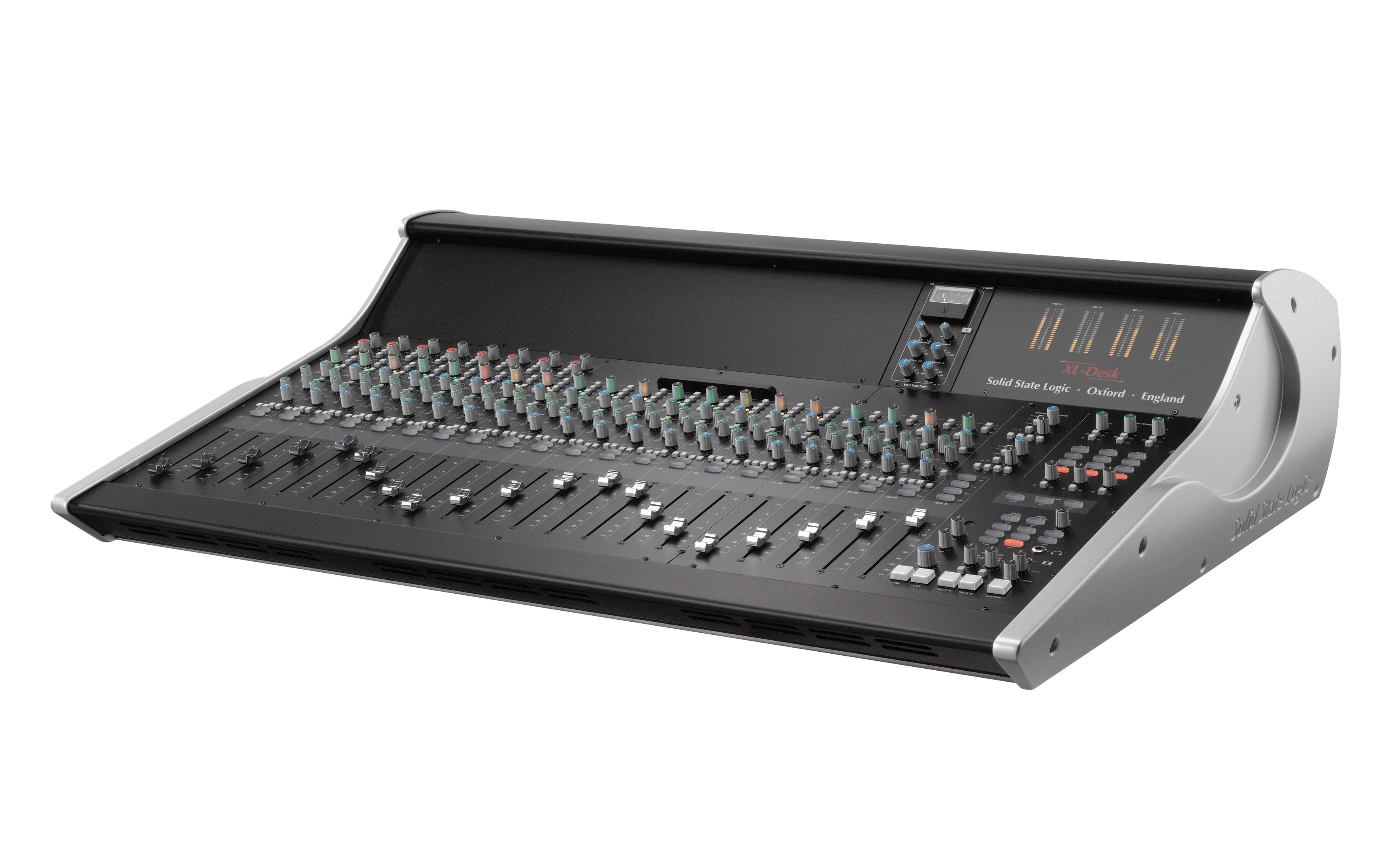

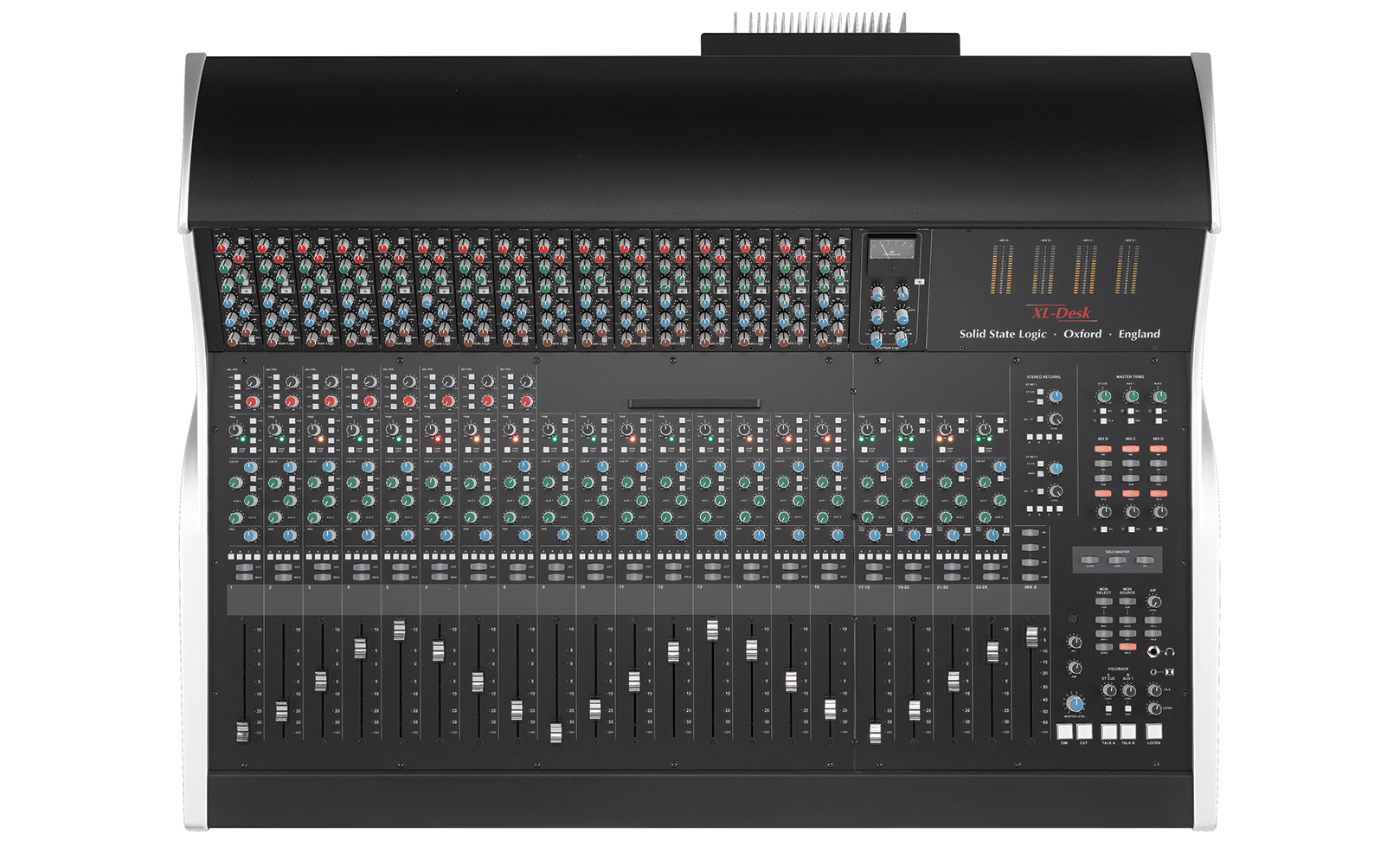

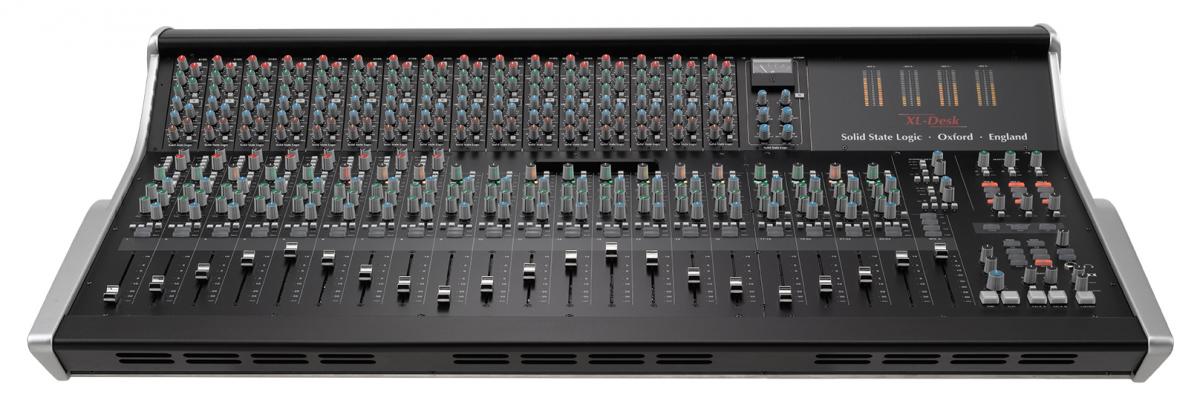

Eine moderne Interpretation der klassischen analogen Studiokonsole.

Der XL-Desk wurde für Toningenieure und Mixer entwickelt, die in einem DAW-orientierten Studio ein analoges Mischpult benötigen, aber auf die integrierte DAW-Steuerung und die analoge Pegelautomatisierung verzichten können, die andere SSL-Mischpulte zum neuen Standard in Hybridstudios gemacht haben.

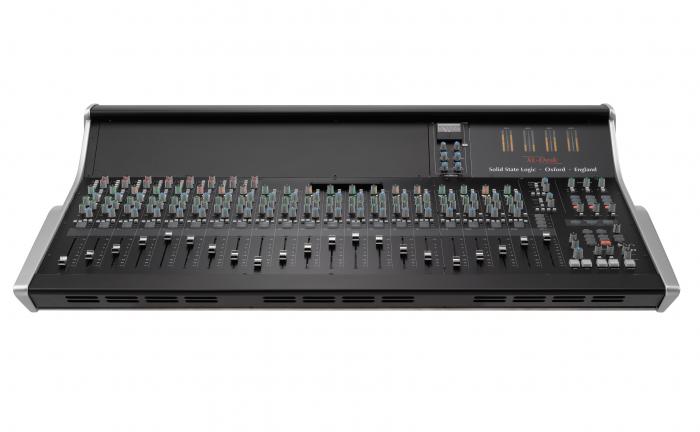

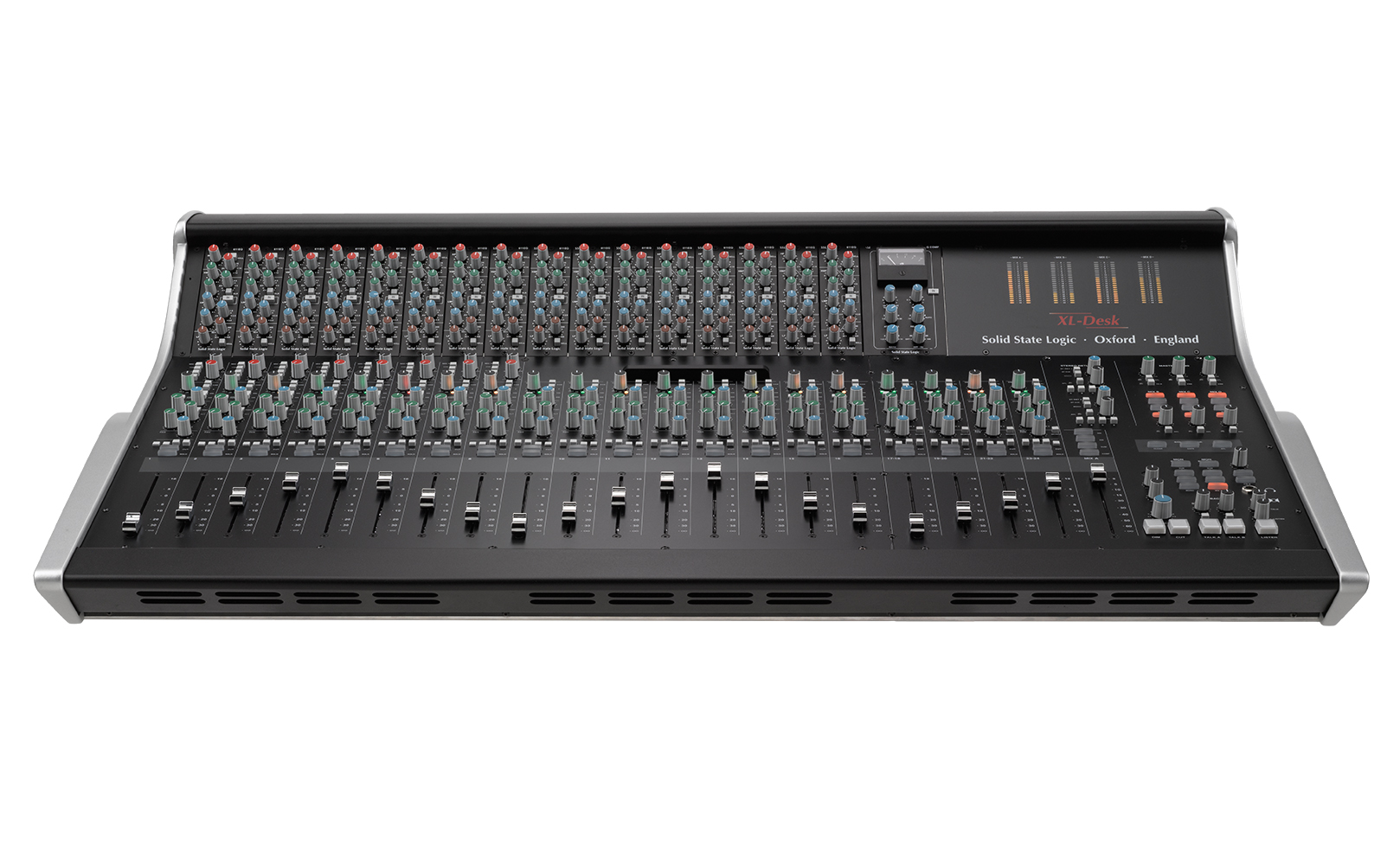

Das XL-Desk ist in vielerlei Hinsicht ein traditionelles analoges Mischpult mit 24 Eingängen und 8 Ausgängen, bietet jedoch eine unglaubliche Fülle an Funktionen. Es verfügt über 20 Kanalzüge: 16 Mono-Kanalzüge mit zwei Eingängen (umschaltbar zwischen Haupteingang und DAW-Return) sowie 4 Stereokanäle. Die ersten acht Kanäle sind mit VHD-Mikrofonvorverstärkern ausgestattet. Es ist ein integriertes 18-Slot-Rack im 500er-Format vorhanden, das für die Signalbearbeitung oder als Mikrofonvorverstärker genutzt werden kann. XL-Desk wird mit einem legendären SSL-Stereo-Bus-Kompressor-Modul in den Slots 17 und 18 ausgeliefert (fest mit Mix A verdrahtet). Das Rack verfügt über ein eigenes, hochspezialisiertes Netzteil. Es gibt vier Haupt-Mix-Busse (A, B, C, D), wobei die Busse B, C und D in Mix A summiert werden können. Die Busse und Kanäle können auf das 500er-Rack zugreifen und verfügen jeweils über einen separaten Insert-Punkt für die Bearbeitung. Es gibt zwei Mono-Aux-Sends und zwei Stereo-Return-Eingänge. Direktausgänge an jedem Kanal, am Stereo-Return und am Mix-Bus ermöglichen ein bequemes Stem-Printing. Jeder Kanal verfügt über einen Cue-Stereo-Bus-Bereich (mit Pan und Volume), der während der Aufnahme zur Bereitstellung eines der Kopfhörer-Mixe dient. Beim Mixdown können die Mono-DAW-Return-Signale auf den CUE-ST-Bus geroutet und dann in Mix A summiert werden, sodass 16 Main-Fader + 16 Cue-ST-Eingänge + 4 Stereokanäle insgesamt 40 Summierungseingänge bieten (mit den Stereo-Returns und den Insert-Sum-Funktionen lassen sich sogar über 50 Summierungseingänge unterbringen). Außerdem gibt es einen voll ausgestatteten Monitoring-Bereich mit Bassmanagement (3 Lautsprechersätze + Subwoofer), Foldback A und B mit individuellen Talkbacks für Kopfhörermischungen sowie einen integrierten Listen-Mic-Eingang + klassische Kompressorschaltung mit eigenem Direkt-Ausgang.

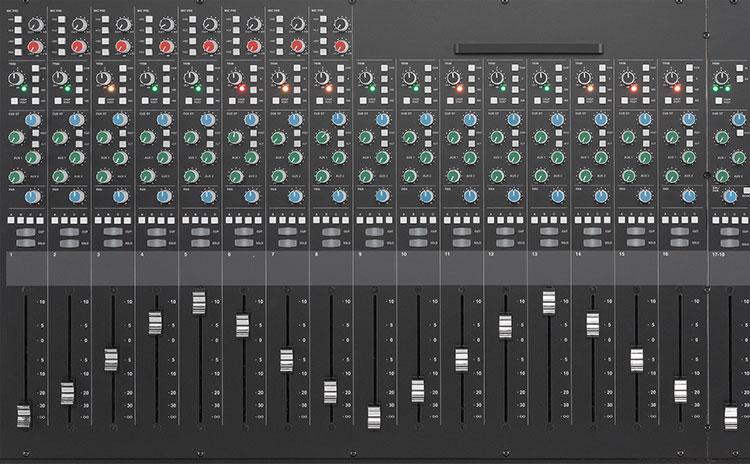

Kanalzüge

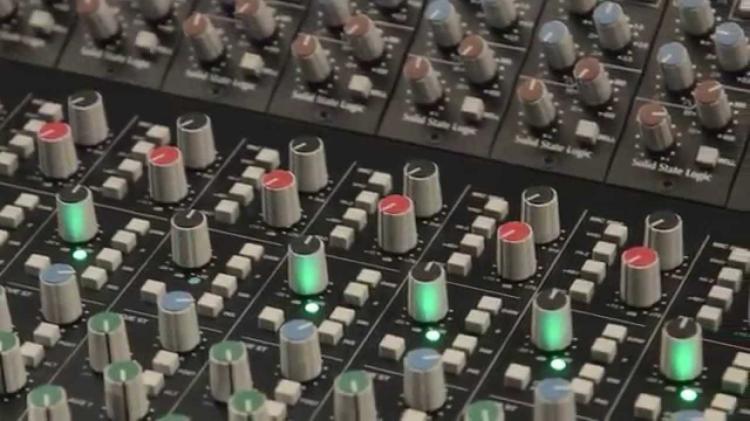

Der XL-Desk ist zwar kompakt, verfügt jedoch über alle klassischen SSL-Kanalzug-Funktionen, die unsere Konsolen so vielseitig machen und eine Vielzahl von Produktionsanforderungen erfüllen. Der XL-Desk verfügt über 20 Kanalzüge. Die ersten 16 Kanalzüge sind als Dual-Input-Mono-Kanäle ausgelegt, was bedeutet, dass während der Aufnahme zwischen einem Haupteingang und einem DAW-Return umgeschaltet werden kann. Die restlichen vier Kanäle sind Stereokanäle. Die Kanäle 1–8 verfügen über VHD-Mikrofonvorverstärker. Die Kanäle 9–16 sind auf Line-Pegel ausgelegt, können aber bei Bedarf das 500-Rack für Mikrofoneingänge nutzen. Jeder Monokanal kann auf ein entsprechendes Modul im 500er-Format zugreifen und verfügt zudem über einen separaten, herkömmlichen Insert-Punkt. Die vier Stereokanäle können nicht auf das 500-Rack zugreifen und verfügen über keine Insert-Punkte. Alle Kanäle verfügen über einen zusätzlichen Direct-Ausgang, um bearbeitetes Material in Ihre DAW zu übertragen; dieser kann zwischen Pre- und Post-Fader umgeschaltet werden. Jeder Kanal verfügt über einen +/-20-dB-Trim-Regler, der auf verschiedene Weise genutzt werden kann: Bei VHD-Kanälen kann er verwendet werden, um den Ausgangspegel vom VHD in den Kanal zu steuern, wenn starke Verzerrung eingesetzt wird; bei Verwendung mit einem 500-Rack-Modul kann er genutzt werden, um den Pegel in das eingefügte Modul zu steuern. Es gibt einen Phasenumkehrschalter. Neben dem Trim-Regler befindet sich eine dreifarbige Signal-LED. Die Pegelanzeige des XL Desk kann zwischen +24 dBu und +18 dBu umgeschaltet werden, was zu folgenden LED-Einstellungen führt.

Jeder Kanal verfügt über einen CUE-Stereo-Bereich mit Pegel- und Pan-Reglern sowie einem Pre-/Post-Fader-Schalter. Bei der Aufnahme wird dieser Bereich in der Regel genutzt, um einen der Kopfhörerbusse zu speisen. Die Monokanäle verfügen über eine ALT-Taste, die den CUE-ST-Bereich so umschaltet, dass er sein Signal von einem zusätzlichen ALT-Eingang auf der Rückseite bezieht, der dann in Mix A summiert wird. Durch diesen ALT-Eingang stehen uns für den Mixdown 32 Eingänge für die Monokanäle zur Verfügung. Es gibt zwei Mono-Aux-Sends (global umschaltbar auf Pre- und Post-Fader) und zwei Stereo-Returns (die Returns verfügen zudem über Direct-Ausgänge für den DAW-Export). Jeder Kanal verfügt über einen Pan/Balance-Regler und Tasten für das Routing zu den vier Mix-Bussen. Abgerundet werden die Kanäle durch 100-mm-Fader, die eine intuitive und präzise Pegelsteuerung ermöglichen.

Mix-Busse

Der Zauber einer SSL-Konsole – mal vier

Entwickelt vom Team hinter Duality und AWS, liefert XL-Desk jene atemberaubende Audioqualität, die man sonst nur von^{SuperAnalogue™} SSL-Konsolen kennt. XL-Desk bietet die begehrte Trennung, Klarheit und Durchschlagskraft, die hinter Tausenden von Hit-Aufnahmen steckt, die auf SSL-Konsolen entstanden sind. Alle sind sich einig, dass die klangliche Magie einer SSL-Konsole am Mix-Bus entsteht – doch ein Bus reicht nicht immer aus! Viele renommierte Toningenieure nutzen mehrere Mix-Busse, um Parallelen oder Untergruppen von Instrumenten zu schaffen, was ihnen hilft, Sounds auf einzigartige Weise zu komprimieren und zu bearbeiten. Diese „Tricks des Handwerks“ gehören zu den effektivsten Methoden, um einen Mix von „gut“ zu „großartig“ zu machen.

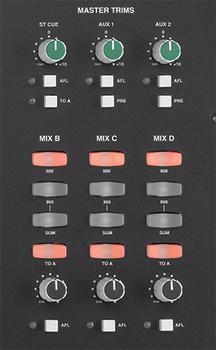

Das XL-Desk bietet nicht weniger als vier Mix-Busse – A, B, C und D. Mix A ist der Master-Bus, aus dem der endgültige Stereomix abgeleitet wird. Dieser verfügt über einen eigenen 100-mm-Fader. Die Mixe B, C und D haben jeweils einen eigenen Pegelregler und – was entscheidend ist – die Möglichkeit, in Mix A eingespeist zu werden. Alle 4 Mix-Busse verfügen über Direkt-Ausgänge für DAW-Aufnahmen, separate Standard-Stereo-Insert-Punkte und können auf die Steckplätze 9–16 des integrierten 500er-Racks zugreifen.

VHD-Vorabversionen

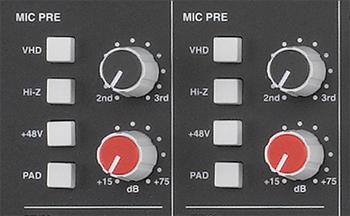

Der XL-Desk verfügt über acht der von SSL patentierten„Variable Harmonic Drive“ (VHD)-Mikrofonvorverstärker, die in die ersten acht Kanäle des Mischpults integriert sind. Der VHD-Vorverstärker liefert nicht nur klare Aufnahmen in SSL-Qualität, sondern verfügt auch über die VHD-Schaltung, die in unserem hochgelobten Duality-Mischpult* zum Einsatz kommt und in den Signalweg geschaltet werden kann. Die Variable Harmonic Drive-Schaltung nutzt einen zu 100 % analogen Signalweg, um eine reichhaltige harmonische Verzerrung zu erzeugen. Wenn Sie den Eingangsgewinn erhöhen, fügt die Variable Harmonic Drive-Schaltung Ihrem Ausgangsmaterial entweder Verzerrungen der 2. oder 3. Harmonischen oder eine Mischung aus beiden hinzu. Bei niedrigeren Gain-Einstellungen fügt er sanfte Wärme im Röhrenstil oder einen Hauch von Transistor-Schärfe hinzu. Mit steigendem Gain wird die Verzerrung extremer, bis er bei hohen Gain-Einstellungen einen heftigen, trashigen, transistorartigen Grunge liefert. VHD-Vorverstärker bieten dem Anwender die ultimative Vielseitigkeit eines Vorverstärkers in Studioqualität. Ob ultraklarer traditioneller SSL-Sound, subtile Wärme oder völlig trashige Transistorverzerrung – VHD wird Ihre Erwartungen daran, was ein Vorverstärker leisten sollte, neu definieren.

*Hinweis: Das Duality verfügt über zwei verschiedene Kanaleingänge: den^{SuperAnalogue™-Mikrofonvorverstärker}(wie er auch imAWSund im X-Rack-Mikrofonverstärkermodul zu finden ist) und einen VHD-Eingang. Das XL-Desk nutzt die VHD-Eingangsschaltung und nicht den SuperAnalogue-Mikrofonvorverstärker.

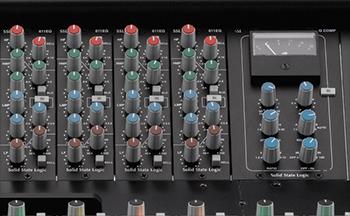

500 Format-Steckplätze

Ein 500er-Rack, in Ihre SSL-Konsole integriert

Für viele unserer Nutzer ist die Kombination verschiedener Klangcharakteristiken aus einer Reihe analoger Geräte verschiedener Hersteller ein wesentlicher Bestandteil ihres Sounds. Das beliebte modulare „500er-Format“ ermöglicht den Einsatz einer breiten Palette analoger Bearbeitungsmodule verschiedener Hersteller. Daher ist im Penthouse des XL-Desk ein 18-Slot-Rack im 500er-Format eingebaut. Dieses Rack kann nach Wunsch des Anwenders mit einer beliebigen Kombination aus SSL- oder Drittanbieter-Modulen im 500er-Format bestückt werden. Das eingebaute 500er-Rack bietet dem Anwender die Möglichkeit, seiner SSL-Konsole seine eigenen klanglichen Vorlieben hinzuzufügen, während alles in Reichweite bleibt. Das XL-Desk-Rack verfügt über eine eigene, vom Rest der Konsole getrennte Stromversorgung. Im Gegensatz zu vielen eigenständigen 500er-Racks verfügt das XL-Desk-Rack über eine sehr leistungsstarke Stromversorgung, die ausreichend Leistung für Ihre Modulauswahl liefern sollte. SSL kann keine Kompatibilität garantieren, hat dieses Rack jedoch mit über dreißig verschiedenen Modulen getestet.

Jeder der Monokanäle des XL-Desk (1–16) hat Zugriff auf einen eigenen Steckplatz im Rack, und die Kanalzüge greifen über eine „500“-Insert-Taste darauf zu. Die vier Stereokanäle haben keinen Zugriff auf das 500-Rack. Die Steckplätze 17–18 sind fest mit Mix A verdrahtet, um einen Stereo-Mixbus-Kompressor aufzunehmen, und der XL-Desk wird mit diesen Steckplätzen ausgeliefert, in denen bereits eine 500-Format-Modulversion des legendären SSL G-Series-Bus-Kompressors vorinstalliert ist. Die Konsole wird mit einer neuen Version dieses Moduls ausgeliefert, die über einen Sidechain-HPF verfügt. Die vier Mix-Busse können ebenfalls auf die Rack-Steckplätze 9–16 (in Stereopaaren) zugreifen, wobei die Mix-Busse und die Monokanäle 9–16 die Rack-Steckplätze nicht gleichzeitig nutzen können. Die Ein- und Ausgänge der Modul-Slots 1–16 sind über Standard-DB25-Anschlüsse auf der Rückseite zugänglich. Das bedeutet zwar, dass die Module nicht fest mit den 500-Insert-Send/Return-Anschlüssen der Monokanäle verdrahtet sind, aber die Konsole wird mit einem Satz externer DB25-Jumperkabel ausgeliefert, um diesen Ansatz bei Bedarf zu ermöglichen. Der Vorteil unserer Entscheidung, das Rack nicht fest in den Kanalsignalfluss einzubinden, besteht natürlich darin, dass das Rack bei Bedarf (und wir empfehlen dies) an eine Patchbay angeschlossen werden kann, um ultimative Flexibilität zu gewährleisten und Patchketten zwischen 500-Modulen zu erstellen. Darüber hinaus bedeutet dies, dass das 500-Rack „eigenständig“ verwendet werden kann. Das 500-Rack kann auch Stereomodule aufnehmen, die der Pin-6-Link-Spezifikation entsprechen – der Schalter zur Zuweisung eines ungeraden/geraden Steckplatzpaares für den Stereobetrieb befindet sich im Inneren und muss daher vor dem Einbau des Moduls eingestellt werden.

Überwachung

Umfassende Überwachung und Kommunikation

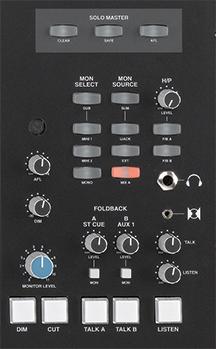

Das Abhörsystem ist in jeder professionellen Musikumgebung einer der wichtigsten Bestandteile. Das XL-Desk bietet einen makellosen SuperAnalogue™-Abhörbereich, der mit nützlichen Funktionen gespickt ist. Es stehen drei Sätze von Stereo-Monitoranschlüssen (Main, Mini 1 und Mini 2) sowie ein Sub-Anschluss zur Verfügung. Diese werden über eine Tastenmatrix an der Vorderseite mit individuellen Pegelreglern gesteuert. Der Sub-Anschluss verfügt über ein Bass-Management: Wenn der SUB-Schalter aktiviert ist, summiert das Bassmanagement die linken und rechten Signale über einen Tiefpassfilter (High-Cut) dritter Ordnung bei 80 Hz und leitet die Summe an den Sub-Monitorausgang weiter. Zudem werden Hochpassfilter (Low-Cut) zweiter Ordnung in die ausgewählten linken und rechten Monitorausgänge eingefügt. Das Bassmanagement des XL-Desk ist intelligent. Es merkt sich für jedes Lautsprecherset, ob der SUB-Schalter ein- oder ausgeschaltet ist. Die Monitorquelle kann ausgewählt werden aus: Mix A, einem separaten externen Eingang auf der Rückseite oder dem iJack-Eingang auf der Vorderseite; eine Mono-Taste fasst diese Monitorquellen auf Wunsch zu Mono zusammen. Eine Monitor-SUM-Taste ermöglicht es, beliebige Kombinationen davon zu summieren und abzuhören. Es gibt einen großen Monitor-Pegelregler und eine zugehörige DIM-Taste (mit DIM-Pegelregler), eine CUT-Taste sowie einen AFL-Pegelregler.

Eine klare und reibungslose Kommunikation zwischen dem Künstler und dem Tontechniker/Produzenten ist entscheidend für einen reibungslosen kreativen Ablauf einer Aufnahmesession. Das XL Desk verfügt über zwei Foldbacks mit individuellen Pegelreglern und Talkback. Foldback A wird vom CUE-Stereo-Ausgang gespeist, Foldback B vom Aux-1-Ausgang. Die MON-Tasten unterhalb der Pegelregler der einzelnen Foldbacks überschreiben die Standard-Foldback-Quelle (Stereo-Cue oder Aux 1) und ersetzen sie durch die als Hauptmonitorquelle ausgewählte Quelle. Dies ist besonders nützlich, um den Mix aus dem Kontrollraum schnell an die Musiker im Aufnahmeraum wiederzugeben. Es gibt ein eingebautes Talkback-Mikrofon mit einer Talk-Taste und einem Pegelregler. Über eine Reihe von DIP-Schaltern auf der Rückseite kann die TALK-Taste als rastend oder als Momenttaste konfiguriert werden. Außerdem kann das Talkback so eingestellt werden, dass es das vorhandene Signal entweder mit dem SUM-Signal mischt oder es ERSETZT. Eine Listen-Taste ermöglicht es dem Toningenieur, ein Live-Room-Listen-Mikrofon abzuhören, sofern eines angeschlossen ist, und auch dieses verfügt über einen Pegelregler. XL-Desk enthält außerdem den klassischen SSL-Listen-Mic-Kompressor. Dies ist ein aggressiver Kompressor, der ideal ist, um ein sehr starkes Signal vom Live-Raum-Abhörmikrofon zu gewährleisten, aber auch als Bearbeitungseffekt verwendet werden kann, um den klassischen, stark komprimierten Drum-Sound der 80er Jahre zu erzeugen, der mit dieser Schaltung geschaffen wurde. Der XL-Desk-Listen-Mic-Kompressor hat keine Regler, er ist einfach immer eingeschaltet und verfügt über einen dedizierten externen Ausgang, um seine Verwendung als Bearbeitungseffekt zu erleichtern.

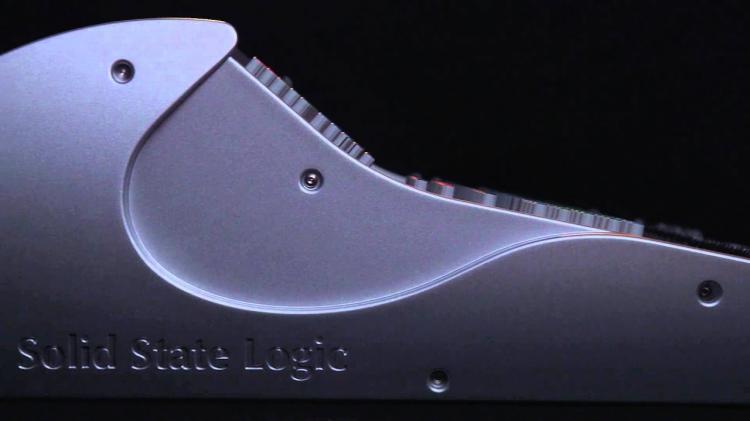

Produktvideo zum XL-Desk

Ein Überblick über die Konzepte und Funktionen des XL-Desk sowie einige Anwendungsbeispiele.

XL-Desk – Einführung

Eine Einführung in SSL XL-Desk: Die intelligente „dumme“ analoge Mischkonsole

Videoserie „The Lego Studio“: „Summing“

Über die Vorteile der analogen Summierung wird viel diskutiert. In diesem Video wird derselbe Song in verschiedenen Varianten präsentiert: als „In-the-Box“-Summierung, als Summierung aus vier Stereo-Stems, als Summierung über ein 16-Kanal-System und als Summierung aus 24 einzelnen Kanälen.

Daddy Kev spricht mit SSL über Audioproduktion und seine…

Der Produzent, Labelbetreiber und DJ Daddy Kev spricht mit SSL über seine Herangehensweise an die Audioproduktion und darüber, wie das SSL XL-Desk die analoge Technik wieder in den Mittelpunkt seiner Arbeit gerückt hat.

Jeremy Greenspan, Junior Boys am SSL XL-Desk

Jeremy Greenspan von Junior Boys spricht mit SSL über seinen neuen XL-Desk

Ponderosa Studios sprechen über ihren SSL XL Desk

Ponderosa Studios ist ein hervorragendes Beispiel für eine neue Generation mittelgroßer kommerzieller Aufnahmestudios. Ihr Arbeitsspektrum ist vielfältig, ebenso wie ihr Team … doch sie haben ein gemeinsames Ziel: mit ihrem Engagement für Qualität und kreatives Talent mehr zu leisten, als zu Hause „in der Box“ möglich ist. Wir haben mit ihnen darüber gesprochen, warum sie sich für das SSL XL-Desk entschieden haben und wie es ihren Sound verändert und ihnen dabei geholfen hat …

Das Interview mit SSL Transmitter Park Studios

SSL spricht mit Abe Sieferth und Danny Taylor in den Transmitter Park Studios in Brooklyn, NYC, darüber, warum das XL-Desk die perfekte Wahl für ihr auf analoge Technik ausgerichtetes Produktionsstudio war.
