SSL Live

Der Schlüssel zu einer hervorragenden Bedienoberfläche liegt darin, einen klaren Überblick über Ihre gesamte Audio-Umgebung zu haben und genau den Regler, den Sie benötigen, sofort zur Hand zu haben, wenn Sie ihn brauchen. SSLs Fokus auf Ergonomie und Arbeitsabläufe hat zu einem intelligenten, eleganten und komfortablen Layout geführt. Alle am häufigsten verwendeten Funktionen sind sorgfältig so angeordnet, dass sie in Reichweite liegen, wo Ihre Hände auf dem Mischpult ganz natürlich aufliegen. Es gibt eine Fülle an visuellem Feedback durch den durchdachten Einsatz von Farbwechseltechnologie, die den Benutzer auch bei längerem Betrieb nicht ermüdet. Die SSL Live-Bedienoberfläche bietet eine wirklich intuitive Kombination aus gestenbasierter Touchscreen- und Hardware-Steuerung sowie eine ganze Reihe innovativer Funktionen, die den Arbeitsablauf optimieren.

Die Leistungsfähigkeit der SSL Live-Konsolen basiert auf unserer neuen „Tempest“-Plattform, die speziell für die Anforderungen der Live-Produktion entwickelt wurde. Wir sind natürlich sehr stolz auf unsere clevere neue Verarbeitungstechnologie, aber bei SSL liegt unser Fokus stets auf dem, was wirklich zählt: dass Sie die Möglichkeit haben, Ihre Arbeit gut zu machen. Live nutzt die Leistungsfähigkeit von Tempest auf sinnvolle und flexible Weise, sodass Sie die Ressourcenzuweisung zwischen Signalverarbeitung und Konsolenarchitektur ganz nach den Anforderungen des jeweiligen Projekts ausbalancieren können. Dank der inhärenten Flexibilität unseres Ansatzes bietet Ihnen Live – ganz gleich, wie Sie es konfigurieren – im Vergleich zu vielen Konsolen mit deutlich höheren Preisen mehr Ein- und Ausgänge, mehr Kanäle, Stem-Gruppen, Aux-Kanäle, VCAs und Master-Kanäle, mehr Bearbeitungswerkzeuge und mehr Signalverarbeitungsleistung.

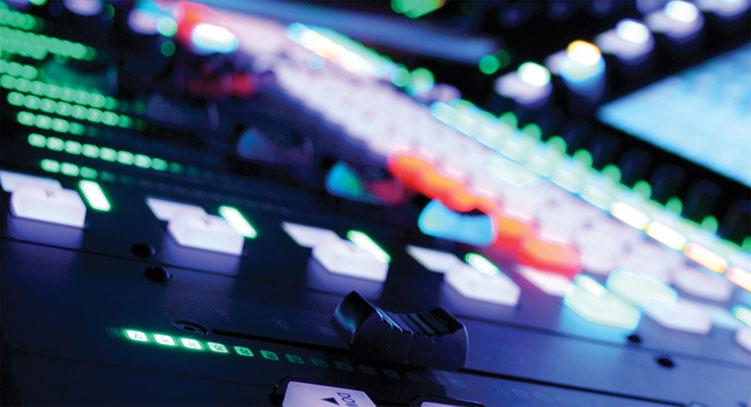

Live-Mischpulte basieren auf Tempest, einer neuen digitalen Audio-Plattform der vierten Generation, die speziell für die hohen Anforderungen im Live-Bereich entwickelt wurde. Auf der Grundlage von mehr als 25 Jahren Erfahrung in der Entwicklung digitaler Mischpulte wurde Tempest von Grund auf neu entwickelt. Der gesamte Legacy-Code – der Schlüssel zur klanglichen Exzellenz früherer Generationen von SSL-Digitalmischpulten – wurde in den neuesten Programmiersprachen neu geschrieben. Die leistungsstarke Signalverarbeitungs-Engine im Herzen von Tempest nutzt SSLs patentiertes Optimal Core Processing (OCP), um hocheffiziente und zuverlässige Leistung bei minimaler Latenz zu liefern. Tempest bietet die gesamte Leistung, die erforderlich ist, um Live mit der gesamten Mischpultarchitektur, Rechenleistung und Konnektivität auszustatten, die für die Bewältigung von Großveranstaltungen notwendig ist. Die SSL Live-Signalverarbeitungs-Engine ist vollständig in die Bedienoberfläche integriert.

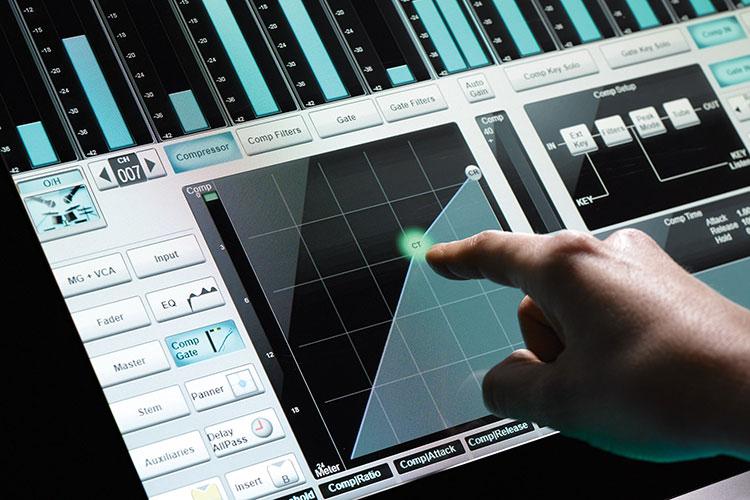

Die SSL Live-Bedienoberfläche vereint jahrzehntelange Erfahrung im Design mit den spezifischen Anforderungen der Live-Tonproduktion. Das Ergebnis ist ein übersichtliches Design, das intuitiv und ergonomisch effizient ist und eine Reihe einzigartiger Funktionen bietet, damit der Bediener jederzeit die volle Kontrolle behält. Das System ermöglicht es Ihnen, Touchscreen und Hardware-Bedienelemente ganz nach Ihren Wünschen zu kombinieren und so zu arbeiten, wie Sie es möchten.

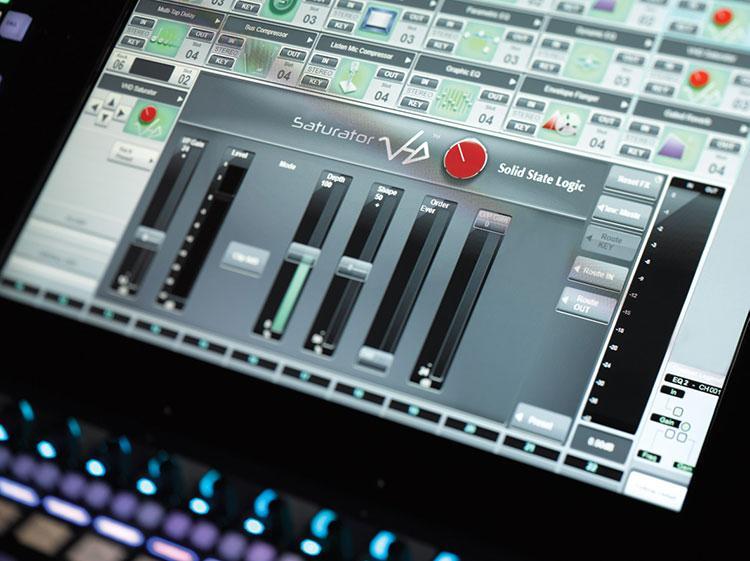

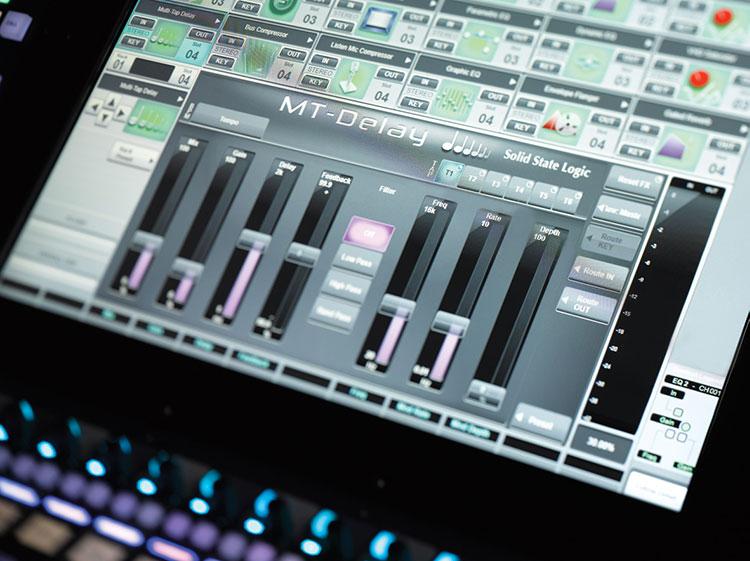

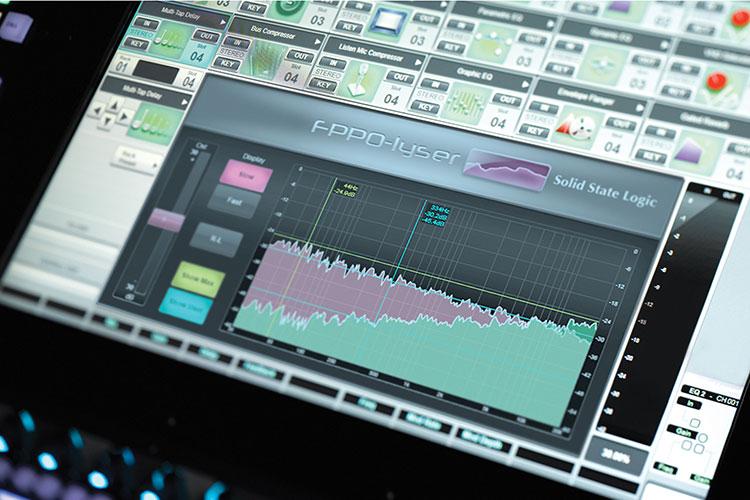

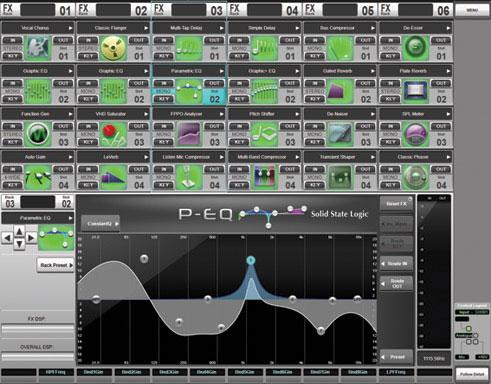

Ein einzelner, besonders heller und hochauflösender 19-Zoll-Multitouch-Bildschirm bildet das Herzstück der Konsole und kann für die System- und I/O-Konfiguration, die Erstellung von Oberflächenlayouts mithilfe des Layer-Managers, die Automatisierungsschnittstelle, das Effects Rack sowie zwei verschiedene Ansichten Ihres Projekts genutzt werden: die Kanalansicht und die Konsolenübersicht.

Die Kanalansicht bietet einen übersichtlichen und logisch gegliederten Überblick sowie eine Benutzeroberfläche für detaillierte Kanalinformationen. Diese Benutzeroberfläche entspricht den Fadern im Fader-Bereich und ermöglicht den Zugriff auf alle Pfadfunktionen per Touch. SSL-Eyeconix-Anzeigen sorgen dafür, dass die Kanäle sofort erkennbar sind. Die Pegelanzeigen lassen sich vergrößern, um eine großflächige Ansicht zu erhalten. Durch Doppeltippen auf einzelne Kanäle öffnen sich detaillierte Benutzeroberflächen, die eine intuitive Konfiguration und Multi-Gesten-Steuerung für ein Menü mit Funktionen wie Routing-Zuweisungen, VCAs, Aux-Kanäle, Stem-Gruppen, EQ, Dynamik, Allpassfilter und Panning ermöglichen. Live ermöglicht Änderungen der Signalverarbeitungsreihenfolge und der Busarchitektur im laufenden Betrieb durch einfache Drag-and-Drop-Aktionen.

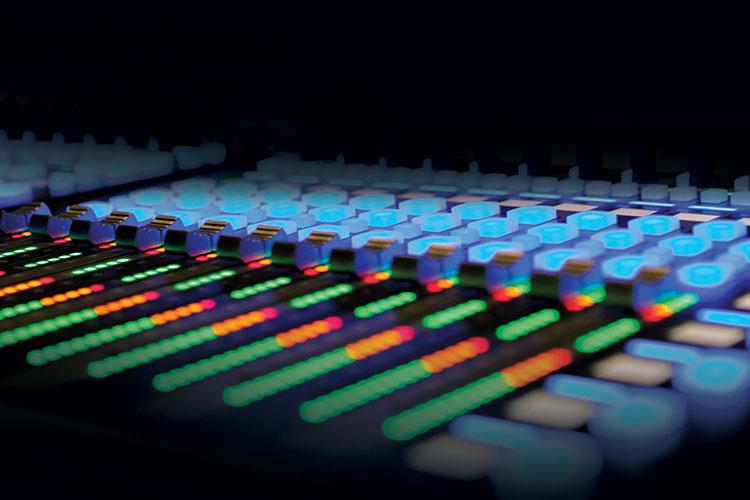

Die visuellen Hinweise, die der Bediener über die Konsole erhält, sind von entscheidender Bedeutung, und Live setzt Farben auf hervorragende Weise ein. Innerhalb der Fader-Leisten dient ein einzelner großer LED-Streifen dazu, die Art des Signalwegs (VCA, Aux usw.) oder die Instrumentengruppe (Schlagzeug, Gesang usw.), die dem Fader zugewiesen ist, zu kennzeichnen und zu ordnen. Die verwendeten Farben können vom Bediener frei definiert werden. Auch die Bedienelemente für die Parameterbearbeitung (Aux-Send-Pegel, EQ- und Effektparameter usw.) auf dem Bildschirm und in den Quick Controls verwenden eine benutzerdefinierbare Farbcodierung. Es kann eingestellt werden, dass die Auswahl auf den Touchscreens und den verschiedenen Sätzen der Bearbeitungshardware stets synchronisiert wird.

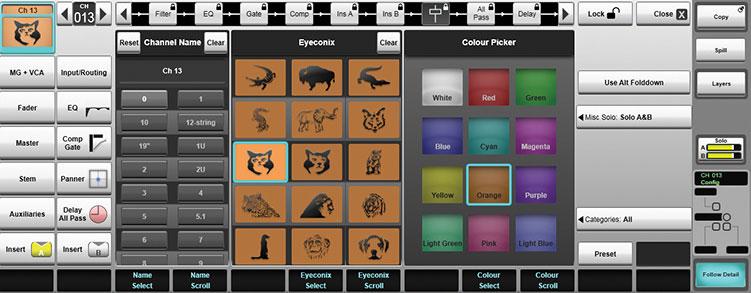

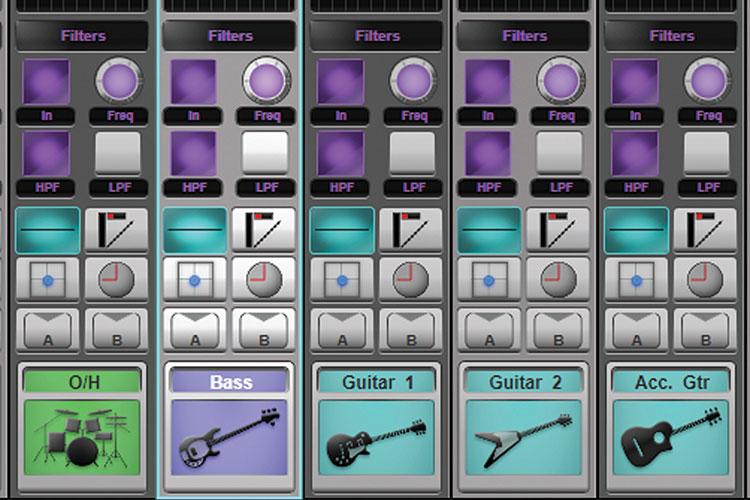

Bei einer Konsole mit Kanalbänken und Paging-Funktion kann die Geschwindigkeit der Kanalidentifizierung den Unterschied zwischen Peinlichkeit und Spitzenleistung ausmachen. Das einzigartige Eyeconix-Display von SSL ermöglicht die Anzeige von Bitmap-Bildern für jeden Kanal, wodurch sich der Zeitaufwand für die Identifizierung und den Zugriff auf die gewünschten Bedienelemente erheblich verringert.

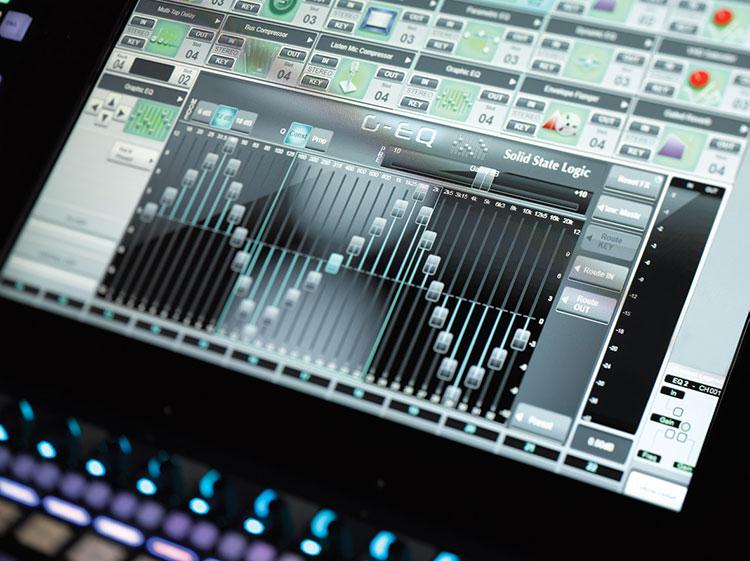

Die SSL Live-Kanalarchitektur ist einfach zu konfigurieren und äußerst flexibel. Die Kanäle verfügen über eine eigene Rechenleistung und können entweder mit vollständiger Signalbearbeitung genutzt werden oder „trocken“ bleiben und so weniger Rechenleistung beanspruchen. Vollkanäle verfügen über eine unvergleichliche Auswahl an Bearbeitungswerkzeugen mit Hoch- und Tiefpassfiltern, einem parametrischen 4-Band-EQ, der den legendären SSL-Klangcharakter aufweist (umschaltbar zwischen Legacy und Constant Q), einem Kompressor mit neuem Röhren-„Wärme“-Effekt, Expander/Gate, Delay, Panning und Allpassfilter. Es gibt zwei Insert-Punkte. „Dry“-Kanäle verfügen über keine Bearbeitungswerkzeuge, zwei Insert-Punkte und verbrauchen weniger Rechenleistung. Das Kanal-Setup-Panel auf dem Touchscreen ermöglicht eine schnelle und intuitive Konfiguration und Routing. Kanäle können als Mono, Stereo, LCR, 4.0 oder 5.1 konfiguriert werden, und es stehen konfigurierbare Folddown-Optionen zur Verfügung.

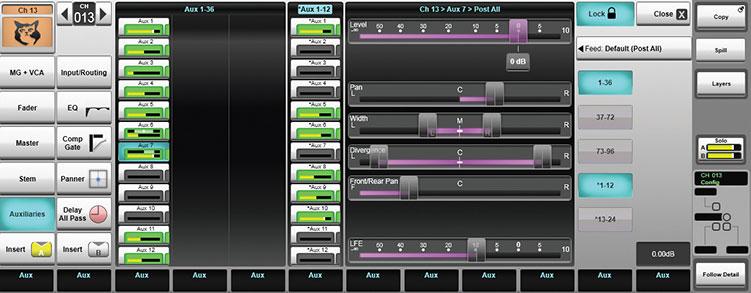

SSL-Live-Konsolen führen einen neuen Signalpfadtyp ein, den es bei anderen Live-Konsolen nicht gibt und den wir als „Stem Group“ bezeichnen. Er funktioniert ähnlich wie eine herkömmliche Subgruppe, verfügt jedoch über einen erweiterten Funktionsumfang, der ihn enorm leistungsstark macht. Eine Stem Group ist eine einzigartige Art von Hybrid-Mix-Bus, der die wichtigsten Funktionen einer Subgruppe, eines Eingangs, eines Aux-Kanals und einer Matrix vereint und sie zu einem extrem leistungsstarken Werkzeug zusammenfasst. Stem Groups bieten unglaublich flexible Routing-Optionen innerhalb der Mix-Engine, die bei keiner anderen Live-Konsole zu finden sind. Wie alle anderen Pfadtypen können sie in Mono, Stereo, LCR, 4.0 oder 5.1 konfiguriert werden. Es stehen sowohl Full- als auch Dry-Versionen zur Verfügung. Stem Groups eröffnen völlig neue und leistungsstarke Ansätze für das Mixing und bieten flexible Lösungen für die Gestaltung Ihrer kreativen Umgebung.

Eine Besonderheit von Live ist die Möglichkeit, die Reihenfolge der Signalverarbeitungsblöcke für Kanäle, Stem-Gruppen, Master usw. in Echtzeit zu ändern. Über eine einfache „Block-Swipe“-Benutzeroberfläche auf dem Haupt-Touchscreen lassen sich Elemente per Drag & Drop an jede beliebige Stelle im Signalweg verschieben, was absolute Flexibilität bietet.

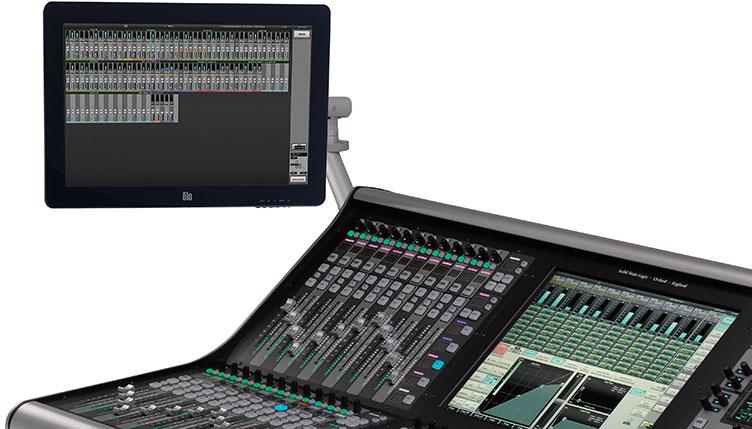

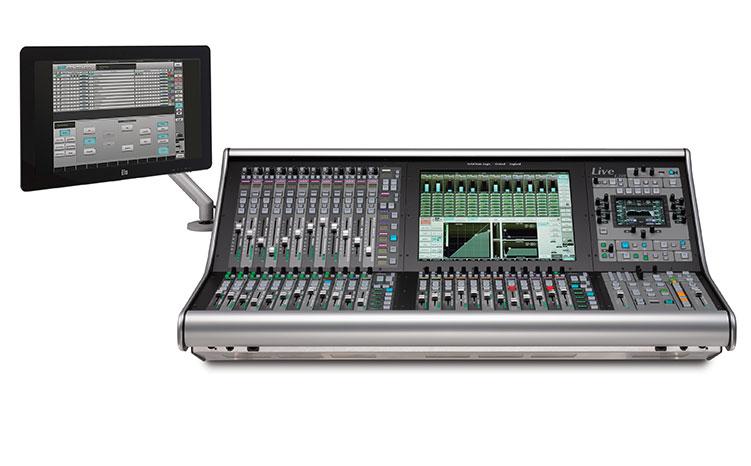

Federarme können auf einer oder beiden Seiten der Konsole angebracht werden. Die Arme können als Bildschirmhalterungen oder als Laptop-/Ablagefächer ausgeführt werden. Externe Bildschirme können direkt an die Konsole angeschlossen werden, um den Übersichtsbildschirm oder den Automatisierungsbildschirm anzuzeigen. Es können auch Bildschirme angebracht werden, die an externe PCs angeschlossen sind, auf denen SOLSA läuft.

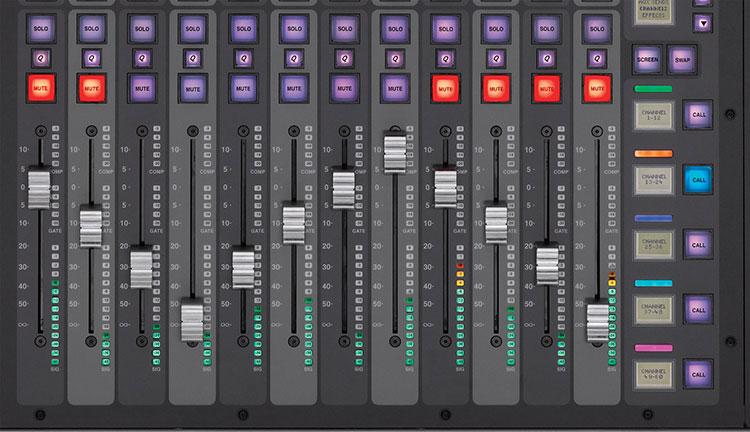

Fader Tiles lassen sich frei konfigurieren, um jeden beliebigen Signalweg zu steuern, und verfügen über eine klare, farbliche Kennzeichnung. Anwender können Kanal- und Pfadtypen auf dem Mischpult so anordnen, dass sie genau ihrem eigenen Arbeitsablauf entsprechen. Fader Tiles sind unabhängig voneinander. Jedes Tile verfügt über 12 Fader-Streifen mit fünf Ebenen zu je fünf Bänken, was bis zu 25 Bänke mit jeweils 12 Fadern pro Tile ergibt. Ebenen- und Bank-Tasten mit LCD-Displays ermöglichen eine schnelle Navigation durch Ebenen und Bänke. Jeder Streifen umfasst einen berührungsempfindlichen, motorisierten 100-mm-Fader, Solo-, Mute-, Query- und Select-Tasten, ein individuelles LCD-Display sowie eine Reihe von Quick Controls. Neben jedem Kanalfader befinden sich ein 14-Segment-Pegelanzeiger sowie separate Gate- und Kompressionsanzeiger. Über eine Reihe von Menütasten lassen sich verschiedene Funktionen des Tiles auswählen, darunter „Swap“, mit dem jede Bank als „Home“-Set von Strips festgelegt werden kann. Eine „Screen“-Taste weist das gesamte Tile als Steuerung für die Screen-Mixer-Ansicht zu, sodass jedes Fader Tile als Master verwendet werden kann.

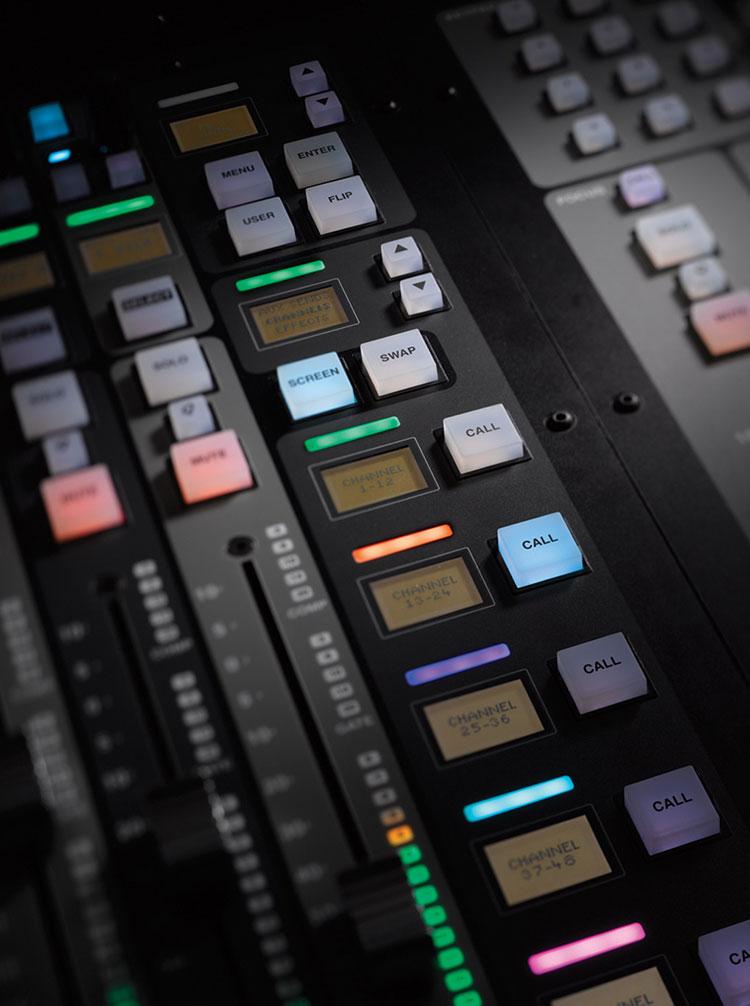

SSL setzt seit mehr als 20 Jahren ein auf Ebenen und Bänken basierendes Kanal-Layout und eine entsprechende Navigation in seinen Konsolen für den digitalen Rundfunk, die Musikproduktion und die Postproduktion ein. Die SSL Live-Oberfläche ist elegant, flexibel und bietet einen hochgradig anpassbaren Arbeitsbereich, der selbst groß angelegte Projekte übersichtlich und zugänglich hält. Jede Fader-Kachel kann bis zu fünf scrollbare Ebenen anzeigen. Jede Ebene verfügt über bis zu 5 vertikale Bänke, wobei jede Bank eine eigene Aufruftaste hat (Ebenen und Bänke sind farblich gekennzeichnet und können zur Identifizierung mit benutzerdefiniertem Text versehen werden). Kanäle können in beliebiger Reihenfolge an beliebiger Stelle innerhalb dieser Struktur angeordnet werden.

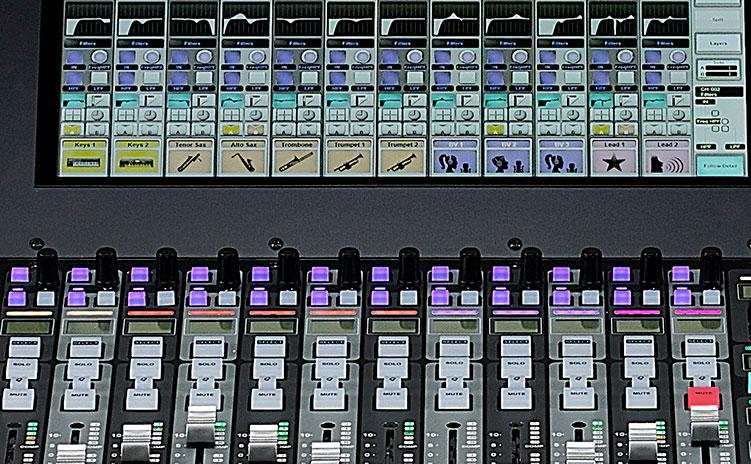

Am oberen Rand verfügt jede Fader-Kachel über eine Reihe mit zwölf „Schnellsteuerelementen“ (ein Drück-/Auswahlelement und drei Tasten). Die Quick Controls können über die Bedienelemente des Fader Tiles oder über den Touchscreen in der Channel View für alle Kanäle der Konsole demselben einzelnen Parameter zugewiesen werden (z. B. Eingangsbereich, Aux-Kanäle usw.). Alternativ kann die gesamte Reihe der Quick Controls im Fader Tile unterhalb des Touchscreens im Follow-Detail-Modus als einzelne Parametersteuerungen für EQ-, Dynamik- oder Effektparameter usw. verwendet werden. Die Drehreglerfunktionen der Quick Controls können auf die Fader umgeschaltet werden.

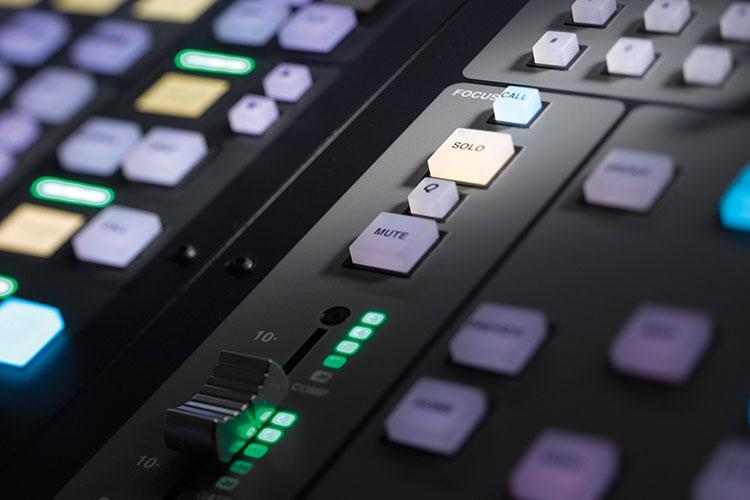

Sowohl die Kanalsteuerungs-Kachel als auch der Fokus-Fader in der Master-Kachel folgen dem ausgewählten Kanal und bilden zusammen einen „Fokuskanal“. Der Focus-Fader platziert einen vollständigen einzelnen Fader-Streifen an einer ergonomisch optimalen Position auf der Konsole, um Probleme mit jedem ausgewählten Kanal so schnell wie möglich beheben zu können. Die Channel-Control-Kachel bietet eine eigene, unabhängige Kombination aus Multi-Gesture-Touchscreen und Hardware-Steuerung. Sie ermöglicht eine optimierte Zuordnung aller Parameter eines bestimmten Prozessors auf einem ausgewählten Kanal zu einer Reihe von Hardware-Bedienelementen, die Anwendern analoger Konsolen sofort vertraut sind.

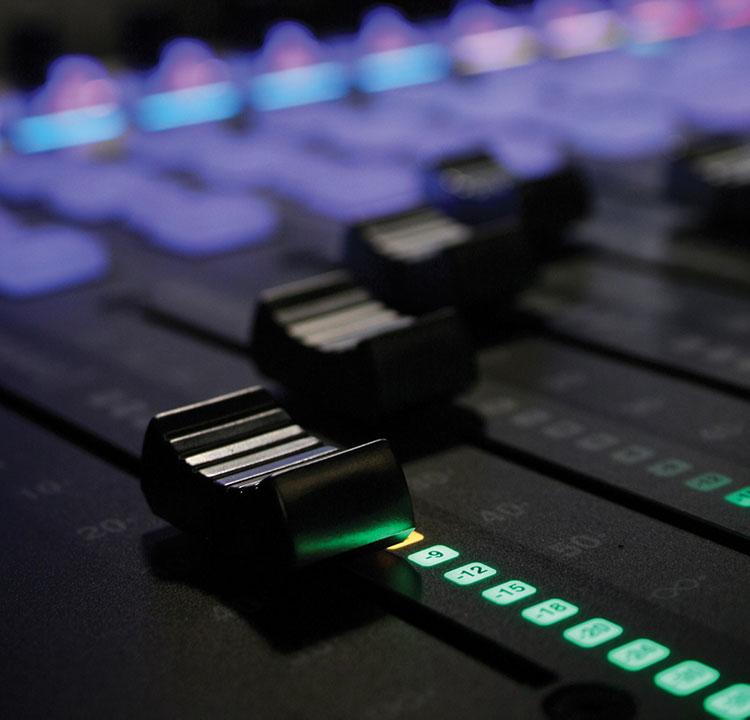

Die wichtigsten Funktionen des Live-Mischpults stehen in großem Umfang zur Verfügung. Jeder Fader kann einem VCA zugewiesen werden. Mute-Gruppen verfügen über eine eigene Tastenreihe im Master-Bereich. Jeder Kanal kann über das Kanalzuweisungsmenü auf dem Touchscreen einem VCA oder einer Mute-Gruppe zugewiesen werden. Der Main-Fader, der sich ebenfalls im Master-Tile befindet, verfügt über eigene Pegelanzeigen, Solo-/Mute- und Query-Tasten und kann jedem Kanal, jeder Stem-Gruppe, jedem Aux, jedem VCA, dem Master, Solo oder einem Matrix-Ausgang zugewiesen werden.

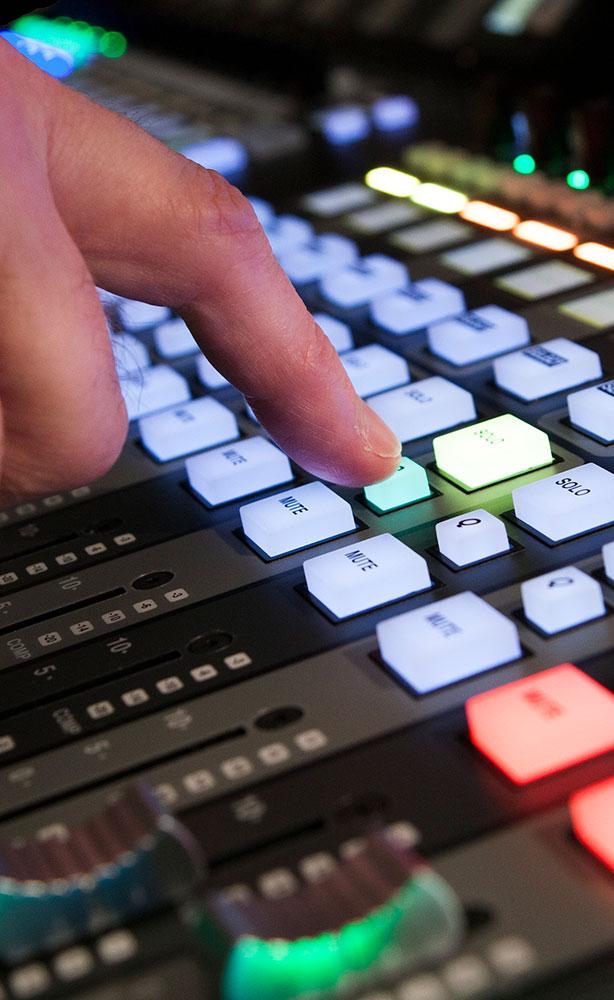

Das vielgelobte Super-Q-System von SSL bietet beispiellose Flexibilität im Arbeitsablauf auf Knopfdruck. Mit Super-Q kann der Benutzer die beteiligten Elemente oder Ziele eines ausgewählten Faders/Pfades über die gesamte Bedienoberfläche „ausbreiten“. Dies funktioniert bei allen Pfadtypen: Durch Drücken der „Q“-Taste eines Kanals im Fader-Tile oder in den Touchscreen- bzw. TaCo-Screen-Query-Oberflächen werden die Mix-Busse angezeigt, an die der Kanal geroutet ist. Bei der Abfrage eines Mix-Busses werden nur die Kanäle angezeigt, die zu diesem Mix beitragen. Durch Drücken der Q-Taste eines VCA werden alle Kanäle angezeigt, die unter dessen Kontrolle stehen.

Super-Q zeigt zudem die Send-Pegel zu und von den Mixen an und ermöglicht so eine sofortige und präzise Mix-Steuerung, entweder aus der Kanal- oder der Mix-Perspektive. Diese Werte können entweder auf den Drehreglern oben an jedem Fader-Streifen angezeigt oder automatisch auf die Fader „übertragen“ werden.

Super-Q verfügt über zwei Modi: Der Modus „Compressed“ zeigt eine fokussierte Ansicht, in der nur die Audiopfade angezeigt werden, die zum abgefragten Pfad führen oder von diesem ausgehen. Der Modus „Expanded“ bietet benutzerdefinierte Ebenen und Bänke, sodass der Benutzer genau festlegen kann, wo die einzelnen Kanäle auf der Oberfläche angezeigt werden sollen. Die Modi lassen sich für jeden Pfadtyp individuell konfigurieren, wodurch der Benutzer die vollständige Kontrolle über seinen Arbeitsablauf erhält.

Eine neue Option „Query to Focus Fader“ weist den abgefragten Pfad dem Focus Fader zu. Eine neue Taste „Clear Query User Key“ bietet eine schnelle Möglichkeit, den Abfragemodus jedes Mal über dieselbe Taste zu verlassen.

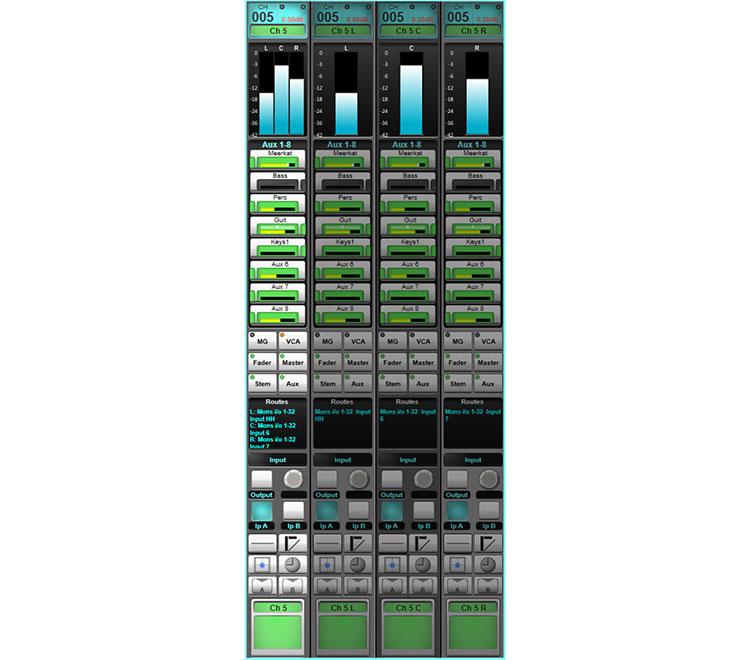

Manchmal sind die einfachsten Dinge die besten. Mit unserer einzigartigen „Spill“-Funktion lassen sich die einzelnen Kanäle eines 5.1-, 4.0-, LCR- oder Stereo-Signalwegs unter einem einzigen Fader zusammenfassen. Bei Bedarf verteilt „Spill“ sie dann auf die benachbarten Faderleisten, sodass Sie sie relativ zueinander anpassen oder bearbeiten können … und wenn Sie fertig sind, lassen Sie sie einfach wieder zusammenklappen. Das spart Platz im Layout und erleichtert die Bearbeitung von Mehrkanal-Elementen erheblich.

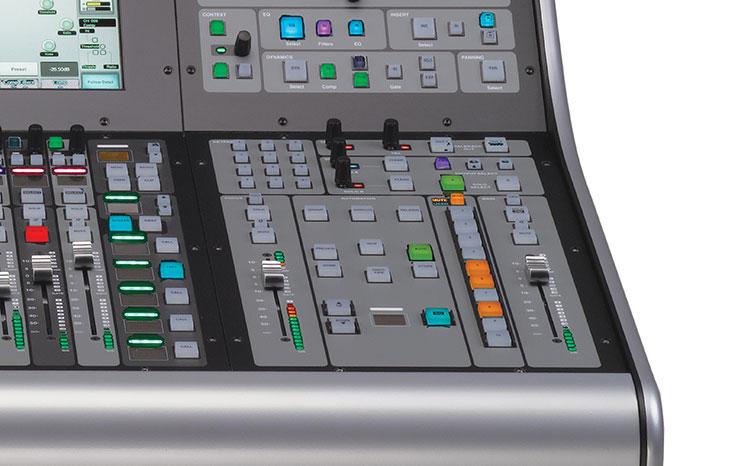

Das Master-Tile vereint Automationssteuerungen und Mute-Gruppentasten neben einem Master-Fader (der jedem Signalweg zugewiesen und daran fixiert werden kann), dem Focus-Fader (der entweder dem ausgewählten Weg folgen oder an einen bestimmten Weg fixiert werden kann) sowie einer Reihe von zuweisbaren Benutzertasten. Das Tile verfügt zudem über unser flexibles Solo- und Talkback-System. Zwei separate Solo-Busse, jeweils mit dedizierten Push/Select-Pegelreglern, speisen drei Solo-Kanäle, die beispielsweise für Monitorlautsprecher, Kopfhörer und In-Ear-Feeds genutzt werden können. Eine Mini-Matrix aus Solo-Select- und Output-Select-Tasten ermöglicht das schnelle und einfache Routing eines oder beider Solo-Busse zu einem oder allen Solo-Ausgängen. Es gibt zwei Talkback-Kanäle, von denen jeder Aux-Ausgänge und/oder Direktausgänge speisen kann und über dedizierte Regler und Routing-Tasten verfügt, die derselben Logik folgen. Die Standard-Soloquelle für jeden Solo-Kanal kann von einer beliebigen Stelle innerhalb des Live-Systems (einschließlich Matrix-Ausgängen) oder von sechs externen Solo-Eingängen stammen. Ein neuer Broadcast-Solo-Modus enthält Funktionen, die typisch für Rundfunkanwendungen sind, darunter „Solo Dim“ für jeden Solo-Kanal und eine „Auto Dim“-Funktion. Solo und Talkback verbrauchen keine Ressourcen aus der Gesamtanzahl der Konsolen-Pfade.

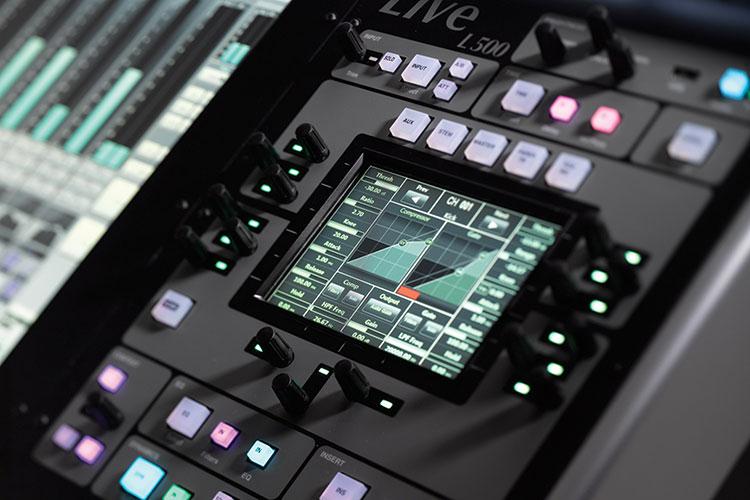

Für alle, die lieber direkt mit Hardware arbeiten, bietet das Channel Control Tile eine erweiterte Auswahl an Hardware- und Touchscreen-Bedienelementen für den ausgewählten Kanal. Es verfügt über einen hochauflösenden 7,5-Zoll-Touchscreen, der von 15 Drehreglern umgeben ist. Spezielle Tastenfelder darunter für EQ, Dynamik, Panning und Insert-Effekte rufen sofort Gruppen von Parametern auf die Bedienelemente des Tiles auf. Oberhalb des Bildschirms rufen zusätzliche Bedienelemente die Eingangs- und Delay-Parameter auf, und eine Reihe von Schnellzugriffstasten ruft die Kanalkonfigurationsparameter auf, darunter Aux-Kanäle, Stem-Gruppen, VCAs und Mute-Gruppen, um die Kanalkonfiguration über Hardware-Bedienelemente anstelle des Haupt-Touchscreens zu ermöglichen.

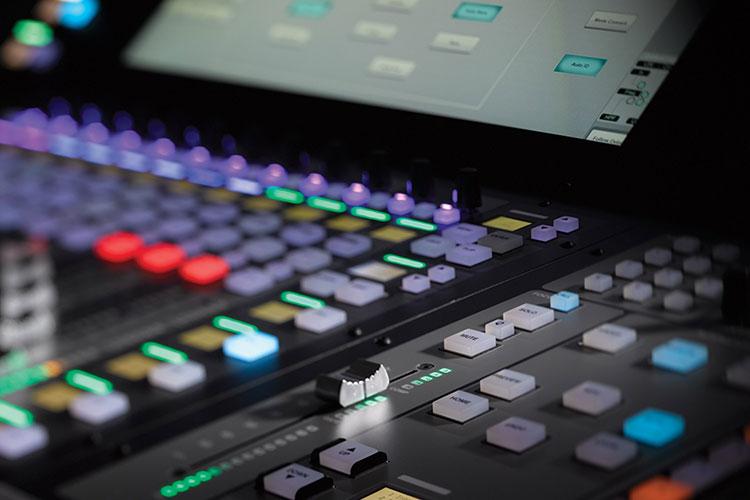

Wie man es von dem Unternehmen erwarten kann, das vor über 30 Jahren als erstes die Automatisierung von Mischpulten eingeführt hat, verfügen die SSL Live-Mischpulte über ein Automatisierungssystem, das von unserer unübertroffenen Erfahrung im Studio- und Rundfunkbereich profitiert.

Die Automatisierung wird über eine vollständige Hardware-Schnittstelle im Master-Tile oder über eine Software-Schnittstelle gesteuert, die über den Haupt-Touchscreen oder den Bildschirm des Channel Control Tile bedient werden kann. Die Automatisierungsschnittstelle kann auch auf dem optionalen externen Monitor angezeigt werden. Das System kann praktisch unbegrenzt viele Automatisierungsszenen speichern. Umfangreiche Filter ermöglichen es dem Benutzer, genau auszuwählen, welche Einstellungen die Konsole speichert oder abruft – nicht nur global, sondern auch für jede einzelne Szene. Szenengruppen ermöglichen die absolute oder relative Bearbeitung aller ausgewählten Szenen in einem einzigen Vorgang. Szenen können manuell oder über externe Trigger ausgelöst werden. Die Szenen umfassen sogar die Eyeconix-Bilder und die Einstellungen für die Displayhelligkeit.
