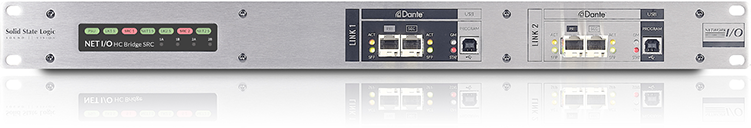

HC Bridge SRC

Als eigenständiges Gerät, das die Konvertierung oder die Trennung von Steuerung und Erkennung zwischen zwei Netzwerken ermöglicht. Das serielle Audiosignal an der Rückseite des Geräts wird über ein Glasfaserkabel (oder mehrere Kabel) zwischen HC Link 1 und HC Link 2 weitergeleitet. Vier Glasfaser-SFPs und zwei Duplex-Glasfaserkabel sorgen für eine redundante Verbindung. Als eigenständiges Gerät kann das Gerät mit oder ohne SSL-Konsole verwendet werden.

Angesichts der zunehmenden Verbreitung von Dante sowohl in Übertragungswagen als auch in der Infrastruktur von Festivals und Veranstaltungen ist die Nutzung eines „Netzwerk-Splits“ von der Bühne aus eine attraktive Option für die Rundfunkmischung. Ein Dante- oder Netzwerk-Split ähnelt einem MADI-Split und bietet Platz- und Kosteneinsparungen gegenüber dem Einsatz zusätzlicher analoger Bühnenracks und Mikrofonverteiler. Dank der Abtastratenkonvertierung können beide Systeme unabhängige Taktquellen nutzen. Durch die physische Trennung der Netzwerke über die HC Bridge kann jedes Team Audiosignale sicher gemeinsam nutzen, ohne sein Netzwerk der anderen Seite preiszugeben, wodurch versehentliche oder böswillige Änderungen im anderen Netzwerk verhindert werden.

Wenn ein System die Verwendung beider Abtastraten im selben Netzwerk erfordert, bietet eine Loopback-Einheit im Netzwerk eine einfache Möglichkeit, Audiosignale zwischen den verschiedenen Geräten auszutauschen. Dante unterstützt zwar mehrere Abtastraten im selben Netzwerk, jedoch können nur Geräte mit derselben Abtastrate miteinander verbunden werden. Beispiele für diese Anforderung finden sich in den Bereichen Live-Tourneen, Festinstallationen und Musikübertragungen, sowohl bei SSL-Konsolen als auch bei Konsolen anderer Hersteller.

Das SSL System T, SSL Live-Konsolen und Network I/O unterstützen Dante sowie ST 2110 oder AES67 gleichzeitig auf derselben Hardware. Eine eigenständige Konvertierung zwischen Dante und ST 2110 ist nicht erforderlich. Bei einigen Installationen ist es jedoch sinnvoll, die audiozentrierte (Dante) und die videozentrierte (ST 2110) Infrastruktur voneinander zu trennen und den Zugriff auf diese Signale getrennt zu halten. Dies bietet die Vorteile von ST 2110 bei der Arbeit mit Audio und Video in Verbindung mit den Vorteilen der automatischen Stream-Erstellung über die Dante-API für audiozentrierte Workflows, insbesondere wenn Mono-Audio-Routing erforderlich ist.

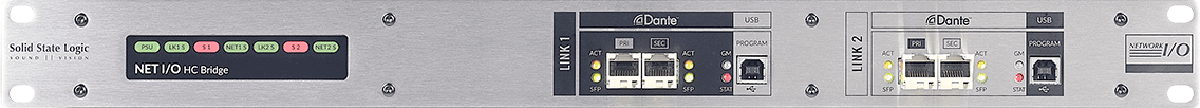

Als Dante-ST-2110-30-Konverter eingesetzt, entspricht eine HC-Bridge einer SDI- oder MADI-Verbindung zwischen einem Audio- und einem Videorouter in einem Basisbandsystem. Wie bei vielen Entscheidungen zur Infrastrukturplanung spielen auch hier die Gesamtzahl der gleichzeitig genutzten Kanäle und die beabsichtigte Möglichkeit, Änderungen vorzunehmen – oder auch nicht –, eine Rolle bei der Wahl der Anschlussmöglichkeiten. Eine HC-Bridge SRC oder eine HC-Bridge kann als Dante- und ST 2110-30-Konverter (Level A, B und C) verwendet werden.
