Dante-Stageboxen

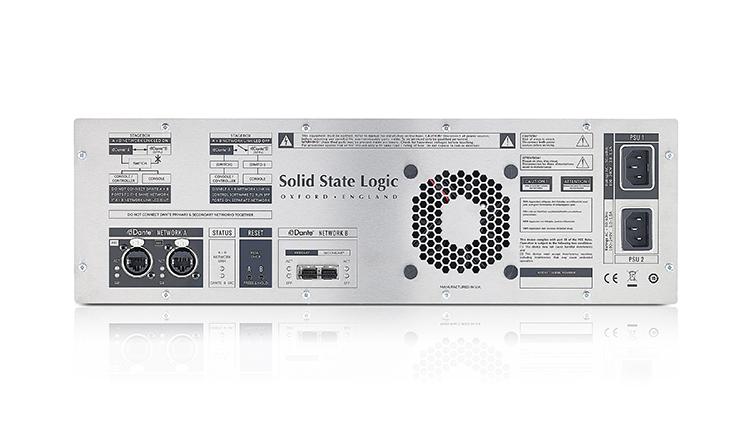

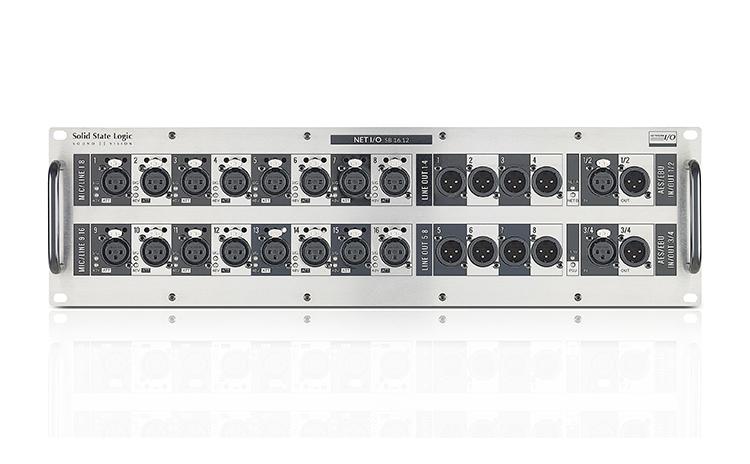

Der SB 16.12ist ein robustes 3U-Gehäuse mit zwei redundanten Netzteilen, 16 Mikrofon-/Line-Eingängen, 8 analogen Line-Ausgängen sowie 4 digitalen Ein- und Ausgängen über 2 AES3-Ein-/Ausgangspaare. Er verfügt über zwei redundante RJ45-Dante-Netzwerkanschlüsse sowie einen vom Benutzer konfigurierbaren SFP-Anschluss, der mit RJ45- oder optischen Steckern bestückt werden kann. Diese können zur Netzwerkerweiterung oder zur Netzwerktrennung für den gain-kompensierten Dante-„Split“ genutzt werden, um eine Verbindung zu einer zweiten Dante-fähigen Konsole oder einem entsprechend ausgestatteten Gerät in einem anderen Netzwerk herzustellen. Es verfügt über individuelle LEDs für Signalpräsenz, Übersteuerung und Phantomspeisung sowie eine Gesamtanzeige für Netzteil, Netzwerk A und B und den Hardware-Status. Das SB 16.12 kann mit Abtastraten von 96 kHz oder 48 kHz betrieben werden.

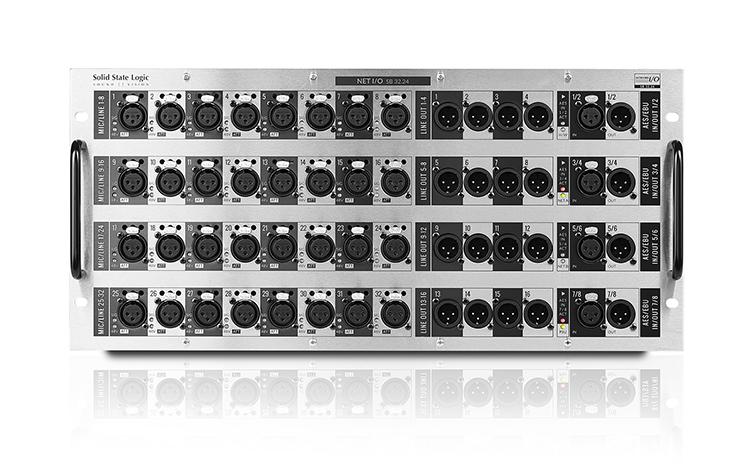

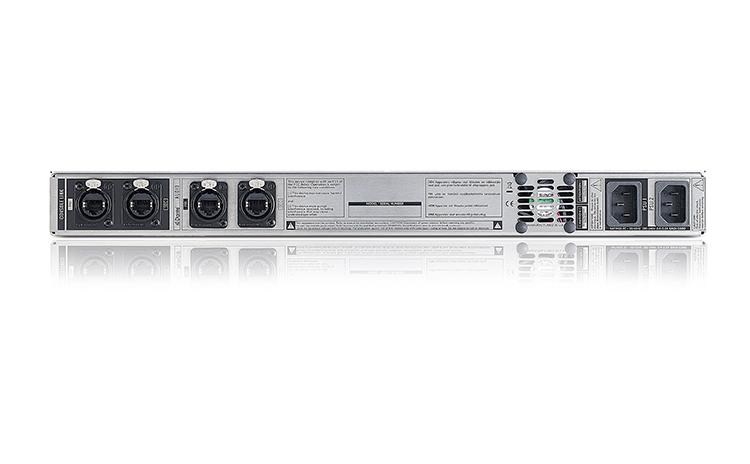

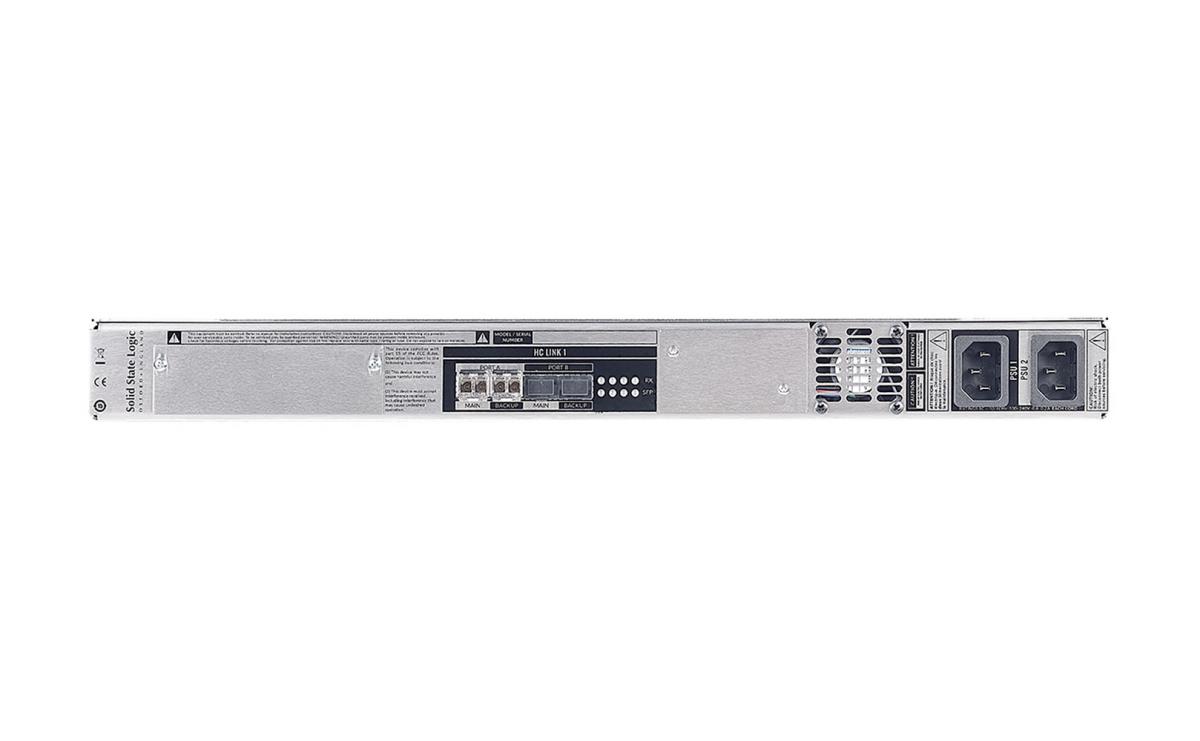

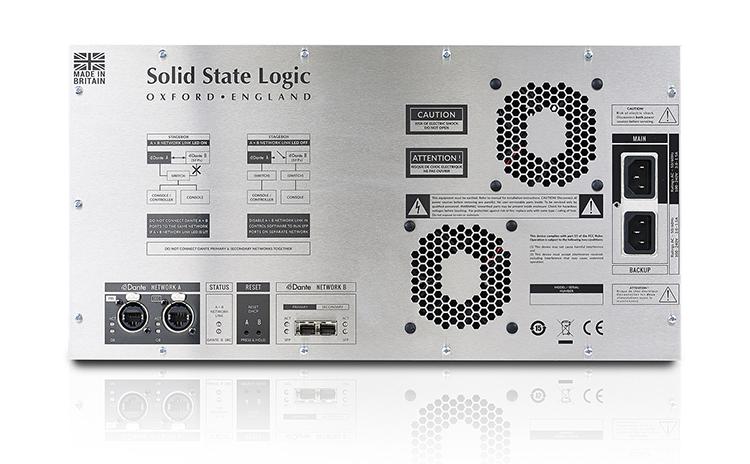

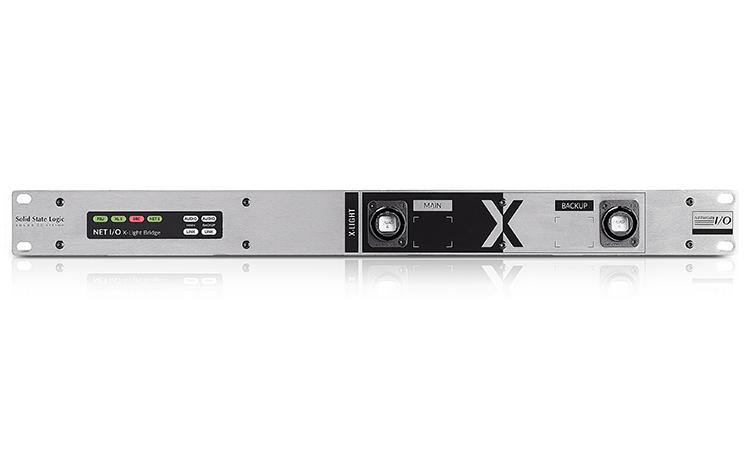

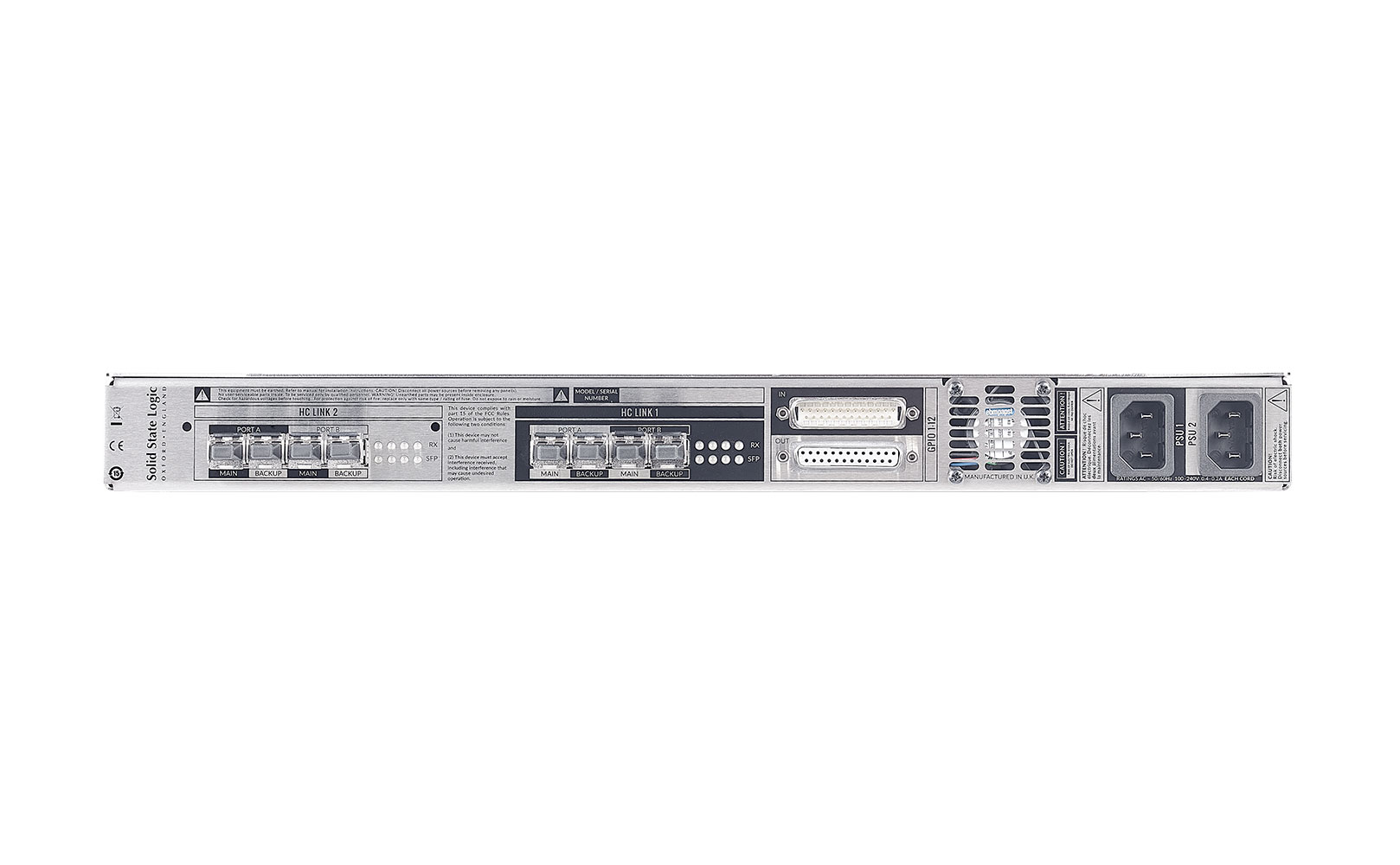

Für den Tournee-Markt wurde ein neues1U-X-Light-Bridge-Interfaceentwickelt, das für den Einsatz in Bühnen-I/O-Racks konzipiert ist und über ein vollständig redundantes Paar von X-Light-Anschlüssen mit Neutrik-opticalCON-Quad-Steckern an der Vorderseite verfügt. An der Rückseite befinden sich zwei redundante Paare von Dante-Anschlüssen im Neutrik-etherCON-Format für die Audio- und Steuerungsverteilung. Bis zu acht SB 32.24-Stageboxen können nun über ein Paar Netzwerk-Switches redundant mit 96 kHz an eine einzige X-Light Bridge angeschlossen werden, wobei die Verstärkung jedes Eingangs individuell geregelt werden kann. Auch beim Workflow gibt es keine großen Änderungen! Die X-Light Bridge bietet dem Anwender eine nahtlose I/O-Erweiterung, da der Routing-Prozess in der Konsolenoberfläche über die X-Light Bridge genau derselbe ist wie über das vorhandene lokale Dante-Expander-Modul. Dazu gehört die Möglichkeit, die X-Light-Kanal-Kapazität als Virtual Tie Lines für das Routing im Dante Controller oder als Dual Domain Routes für nahtloses Routing und Steuerung von den Konsolenkanälen aus zu konfigurieren.

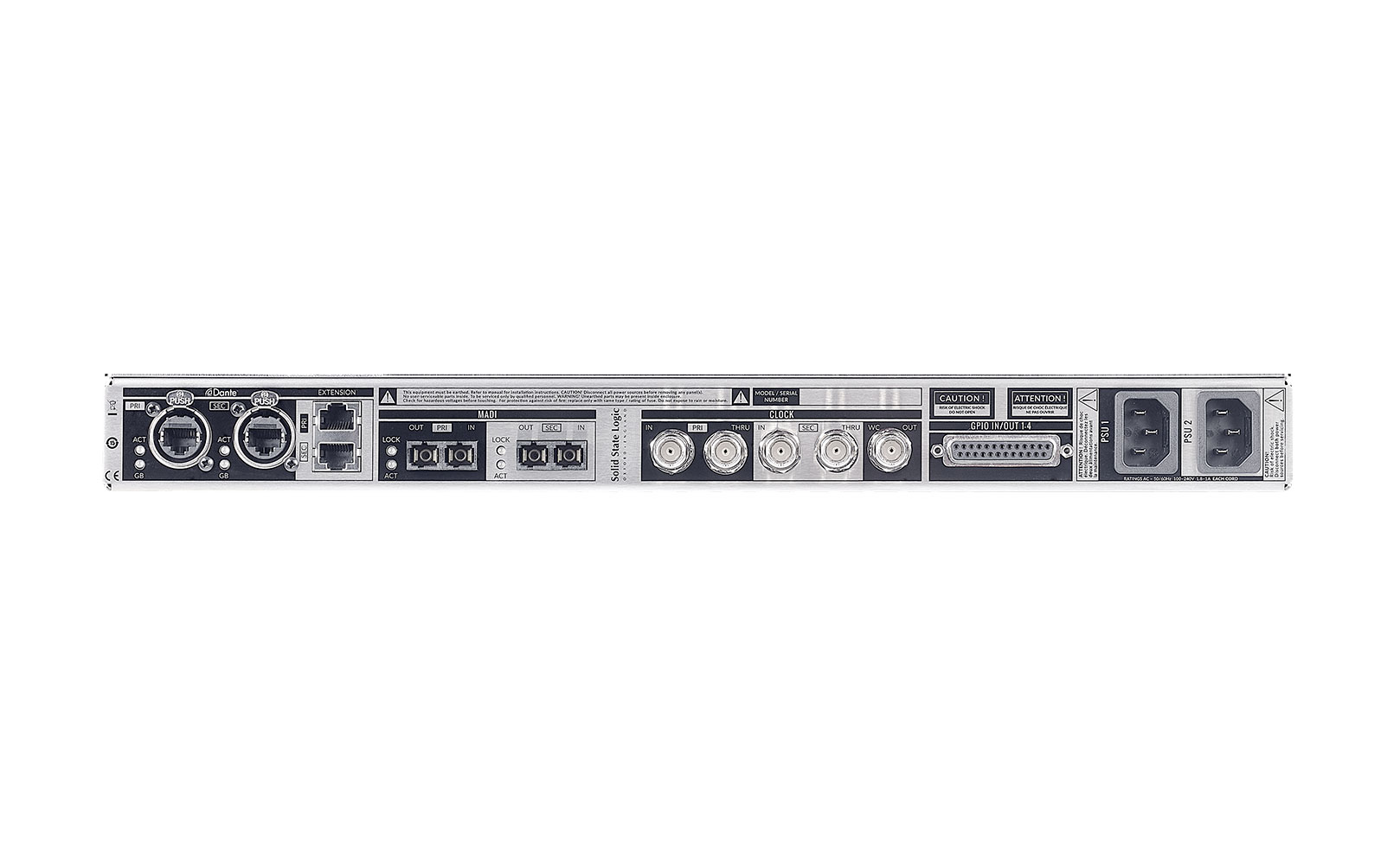

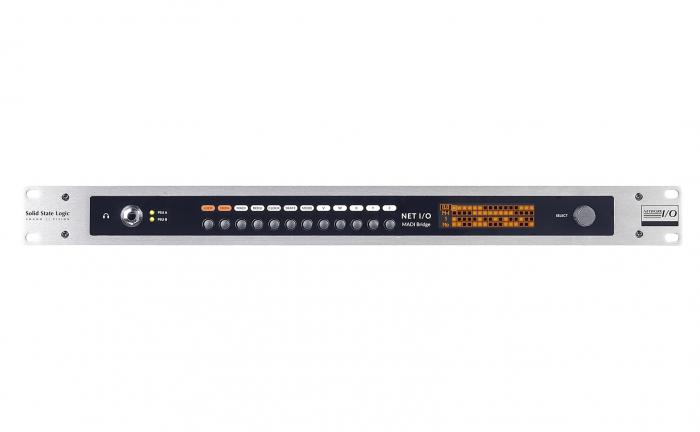

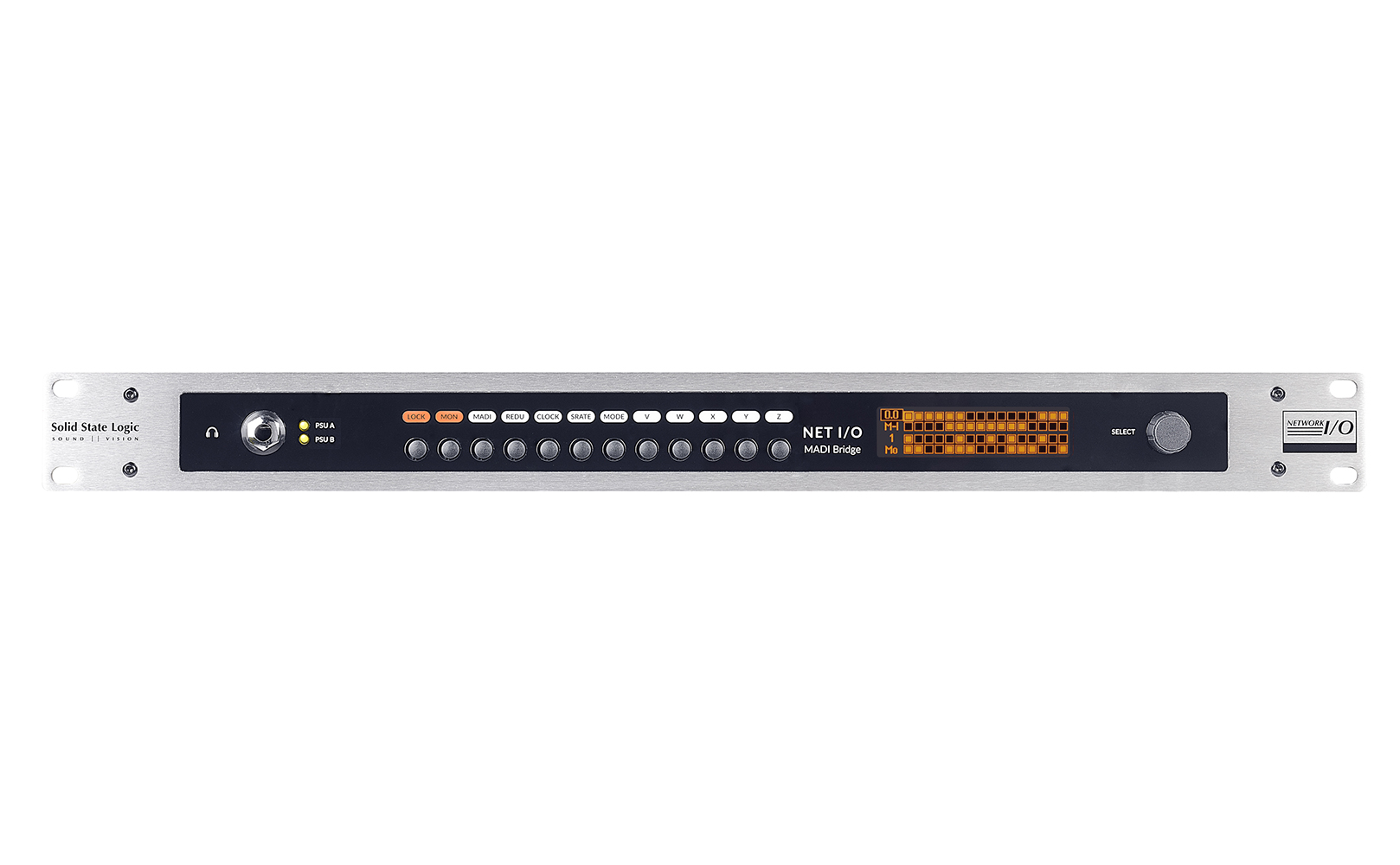

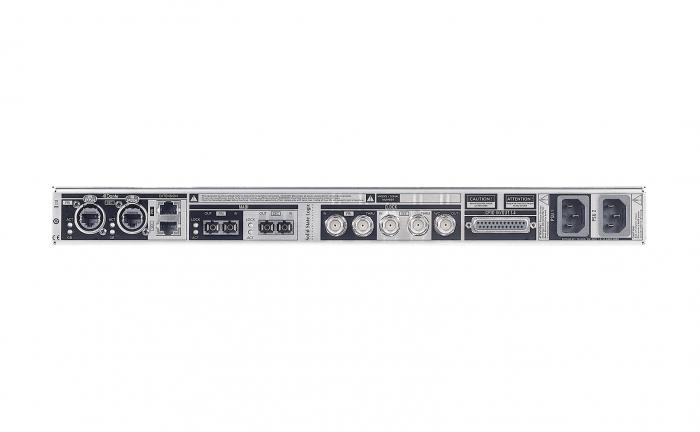

Die SSL Network I/O: MADI-Bridge ermöglicht die bidirektionale Formatkonvertierung zwischen dem branchenüblichen MADI-Audioformat und IP-Audio-Netzwerken, die Dante nutzen.

Die Bridge kann mit jedem handelsüblichen MADI-Gerät verwendet werden, einschließlich der Konsolen L300 und L500. Die MADI-Bridge bietet zudem eine bidirektionale Abtastratenkonvertierung zwischen beliebigen asynchronen Abtastraten von 44,1 kHz bis 192 kHz sowie die Möglichkeit, unabhängige Taktdomänen zwischen den beiden Audioformaten zu nutzen. Da Dante sich zur Einhaltung der AVB-Standards und von AES67 verpflichtet hat, ist die Bridge auch für zukünftige Entwicklungen im Bereich des vernetzten Audios gerüstet.
