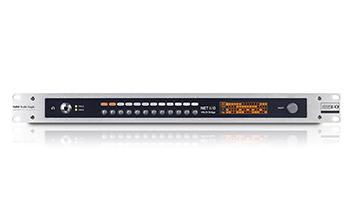

Die SSL Network I/O: MADI Bridge ermöglicht die bidirektionale Formatkonvertierung zwischen dem branchenüblichen MADI-Audioformat und IP-Audio-Netzwerken, die Dante nutzen.
Die Bridge kann mit jedem handelsüblichen MADI-Gerät verwendet werden, einschließlich aller SSL Live-Konsolen. Die MADI-Bridge bietet zudem eine bidirektionale Abtastratenkonvertierung zwischen beliebigen asynchronen Abtastraten von 44,1 kHz bis 192 kHz sowie die Möglichkeit, unabhängige Taktdomänen zwischen den beiden Audioformaten zu nutzen. Da Dante sich zur Einhaltung der AVB-Standards und von AES67 verpflichtet hat, ist die Bridge auch für zukünftige Entwicklungen im Bereich des vernetzten Audios gerüstet.
Bei Verwendung mit SSL Live-Konsolen bietet die MADI-Bridge 32 redundante Audiokanäle bei 96 kHz. Bei der Anbindung aller Live-Konsolen, die mit ihrer internen Abtastrate von 96 kHz arbeiten, an ein 48-kHz-Dante-Netzwerk bietet die Bridge einen nützlichen bidirektionalen Kombinations-/Aufteilungsmodus, der es ermöglicht, zwei 32-Kanal-MADI-Streams mit 96 kHz an ein einziges 64-Kanal-Dante-Netzwerk mit 48 kHz anzuschließen.

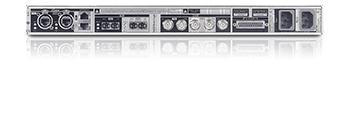

Die SSL MADI-Bridge verfügt über eine Kopfhörerbuchse an der Vorderseite (mit Drehregler zur Lautstärkeregelung) und eine integrierte Kopfhörer-Monitor-Routing-Funktion. Über einfache Bedienelemente an der Vorderseite lassen sich Mono- oder Stereosignale von MADI In, MADI Out, Dante In oder Dante Out direkt an den Kopfhörer leiten. Ein LCD-Bildschirm an der Vorderseite bietet eine Signalanzeige, die zwischen den angeschlossenen Formateingängen oder -ausgängen umgeschaltet werden kann. Dank redundanter Netzteile, MADI-Anschlüsse und IP-Netzwerkanschlüsse ist die Bridge für einen unterbrechungsfreien Betrieb ausgelegt und hält kritische Geräte und Audiopfade funktionsfähig. Zusätzlich zu den integrierten Optionen für die Taktredundanz im Dante-Controller verfügt die MADI-Bridge über zwei redundante Sync-Eingänge, die als selbstredundante Dante-Grand-Master-Clock genutzt werden können. Dank 32-Bit-MADI-Control-Tunneling können zwei MADI-Brücken verwendet werden, um Audio- und User-Bits eines gesamten MADI-Streams über ein Netzwerk zu übertragen. Die Fernanbindung bestehender MADI-Mikrofone oder die Steigerung der Kosteneffizienz eines bestehenden Glasfaserkabels über einen einzelnen MADI-Stream hinaus ist nun eine einfache Aufgabe.
Wichtigste Merkmale
- Schnittstelle zwischen MADI- und IP-Audio-Netzwerken unter Verwendung von Dante
- Bidirektionaler Kombinations-/Aufteilungsmodus
- Bidirektionale Abtastratenkonvertierung zwischen beliebigen asynchronen Abtastraten von 44,1 kHz bis 192 kHz
- Virtuelles Kopfhörer-Patchfeld – Überwachung an vier Stellen und Anzeige der Signalpräsenz, um Ihr Patchfeld vollständig durch ein digitales Netzwerk zu ersetzen und dabei die Zuverlässigkeit sowie die Tools zur Fehlersuche beizubehalten
- Redundant: Netzteil, MADI-Anschlüsse, Dante-Anschlüsse, Sync-Eingang – vollständige Redundanz
- GPIO-Konnektivität – Einbindung von Zählern im gesamten Netzwerk
- Redundante Netzwerk-Erweiterungsanschlüsse – Lokale E/A an der Bridge ohne Switch
- Word-Clock-Ausgang – Synchronisieren Sie ein MADI-Gerät mit dem Dante-Netzwerk
- Sperrmodus – Verhindert versehentliche Änderungen an den Einstellungen auf der Vorderseite
