Das leistungsstärkste MADI- und Dante-Digital-Audio-Interface auf dem Markt

Solid State Logic präsentiert stolz das UMD192, ein leistungsstarkes und tragbares USB-Audio-Interface, das speziell für die Anforderungen von High-End-Studios, professionellen Live-Sound-Anwendungen und Rundfunkumgebungen entwickelt wurde. Dank der nahtlosen Integration von MADI, Dante und USB bietet das UMD192 flexibles Routing, eine hohe Kanalanzahl und kompromisslose Leistung für Aufnahme, Wiedergabe und Formatbrücken. Es stellt 192 Kanäle bei 96 und 48 kHz oder 128 Kanäle bei 192 kHz in einem kompakten und tragbaren ½-HE-Formfaktor bereit.

192-Kanal-USB-3.0-Computerschnittstelle
Entwickelt für High-End-Studios, professionellen Live-Sound und Rundfunk

192-Kanal-MADI, 6x BNC
Mit Redundanzmodus für 3x doppelt redundante MADI-Verbindungen

192-Kanal-Dante
Vollständig kompatibles Dante AoIP mit Unterstützung für AES67 und ST 2110 (mit DDM)

192 Kanäle bei 96/48 kHz oder 128 Kanäle bei 192 kHz
In einem kompakten und tragbaren ½-HE-Gehäuse

Power over Ethernet
Kann zur Redundanz mit Netzstrom oder USB-Bus-Stromversorgung betrieben werden

Kompatibel mit Mac und Windows
Plug-and-Play auf Mac, ASIO/WDM-Treiber für Windows


Die perfekte Brücke zwischen USB, MADI und Dante

Der UMD192 wurde auf Vielseitigkeit ausgelegt und unterstützt bidirektionale Audioübertragung zwischen zwei beliebigen Formaten – MADI, Dante oder USB –, wobei das dritte Format einen geteilten Feed empfangen kann. Damit eignet er sich ideal für die Einbindung mehrerer MADI-verbundener Geräte in ein Dante-Netzwerk oder für Aufnahmen und Wiedergaben mit hoher Kanalanzahl über USB 3.0.

Auf der Netzwerkseite bietet das UMD192 vollständig interoperables Dante AoIP mit Unterstützung für AES67 und ST 2110 (mit DDM) sowie eine extrem niedrige Dante-Latenz von bis zu 0,25 ms. Das UMD192 bietet flexible Taktungsoptionen über MADI oder Dante und deckt Abtastraten von 44,1 bis 192 kHz ab. Mit sechs MADI-BNC-Paaren kann der UMD192 auch im redundanten Modus konfiguriert werden, wodurch drei doppelt redundante MADI-Verbindungen für missionskritische Broadcast- und Live-Workflows ermöglicht werden.

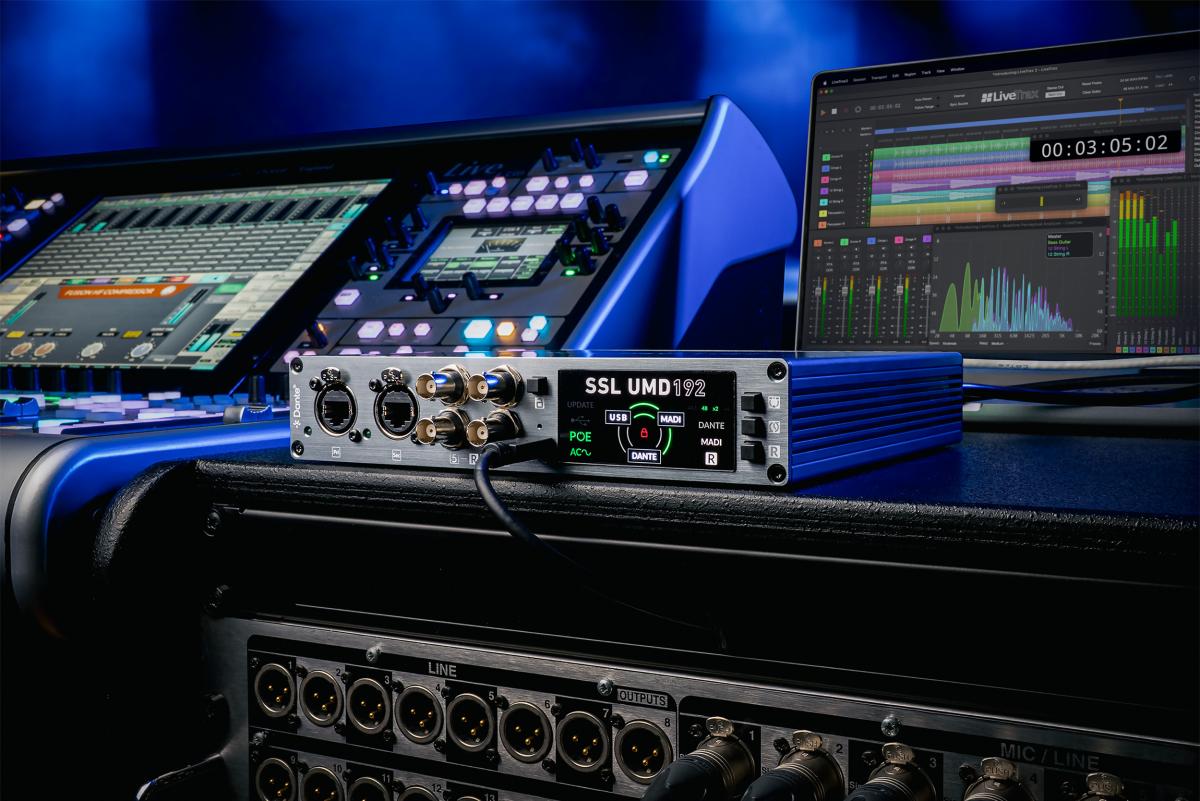

Die Komplettlösung für Studio, Live-Auftritte und Rundfunk

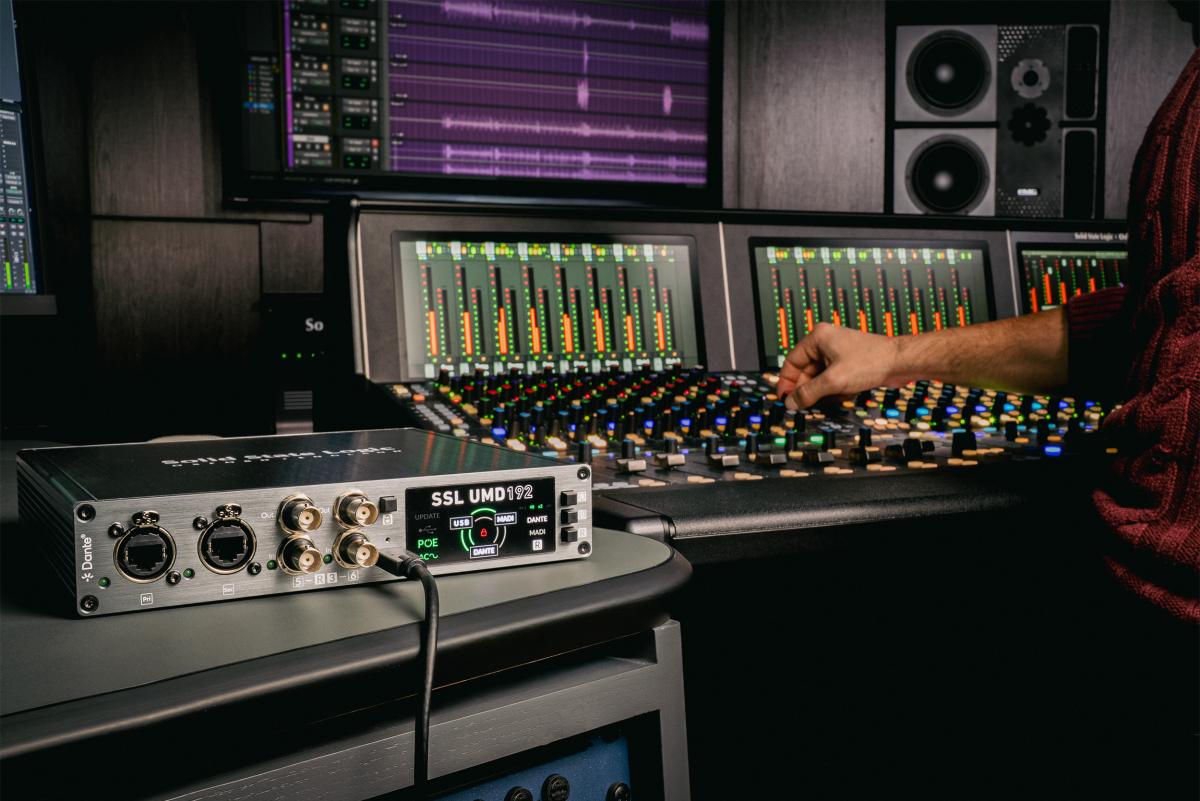

Das UMD192 eignet sich perfekt für SSL-Oracle- oder ORIGIN-Installationen mit Dante- oder MADI-Konvertierung und ist eine ideale Computerschnittstelle für Harrison-32Classic-Systeme mit Dante. Das UMD192 ist eine leistungsstarke Lösung für Anwender von Nicht-SSL-Mischpulten in den Bereichen Live-Sound, Rundfunk, Studio und Postproduktion sowie für jedes DAW-basierte Studio, das Dante oder MADI nutzt.

Mit seiner unübertroffenen Flexibilität und seiner robusten Konnektivität ist das UMD192 der perfekte Begleiter für Toningenieure, die in den Bereichen Live-Sound, Rundfunk, Postproduktion und Studio tätig sind. Ob als Interface mit hoher Kapazität oder als Formatbrücke – das UMD192 sorgt für optimierte Arbeitsabläufe und ist für die Zukunft gerüstet.

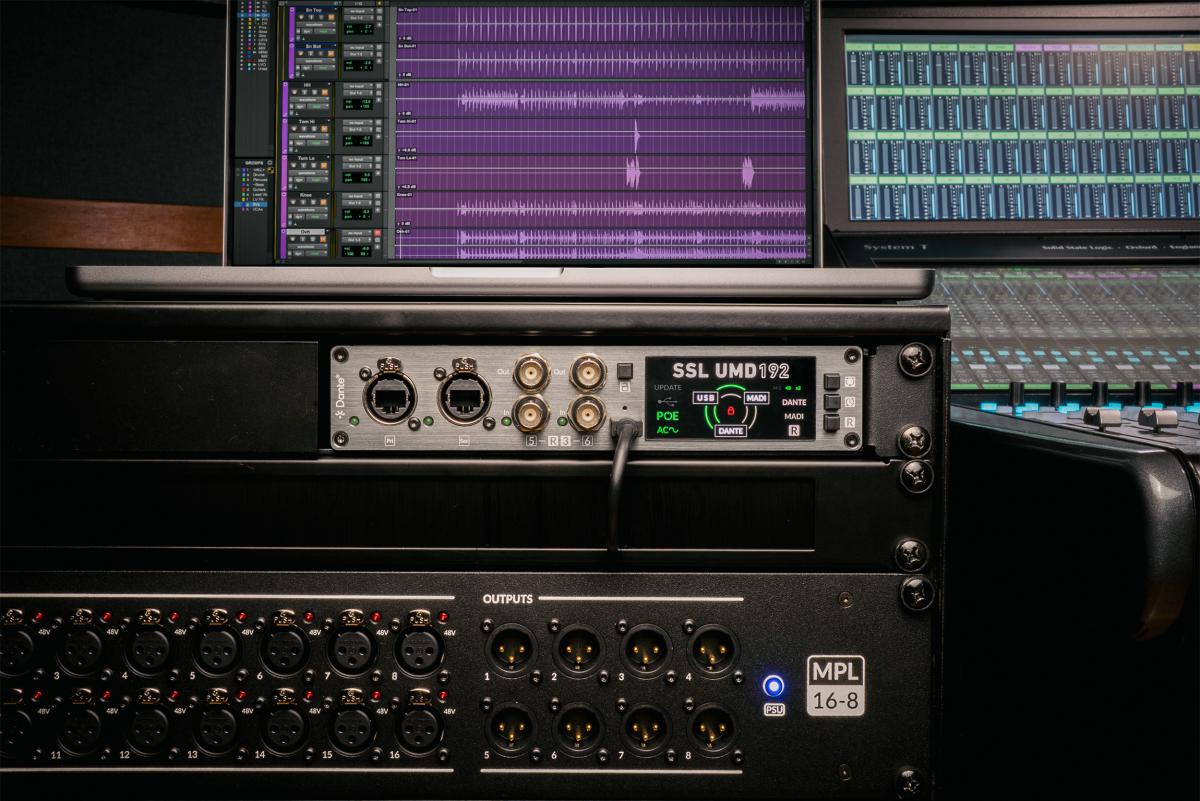

Dank seiner Vielseitigkeit erweist es sich in einer Vielzahl von professionellen Audioanwendungen als gleichermaßen wertvoll. Von Musikaufnahmen und -mischungen für den Rundfunk – insbesondere in Kombination mit dem SSL System T – bis hin zu Studioaufnahmen mit hoher Kanalanzahl bietet das UMD192 eine nahtlose Integration und zuverlässige Leistung.

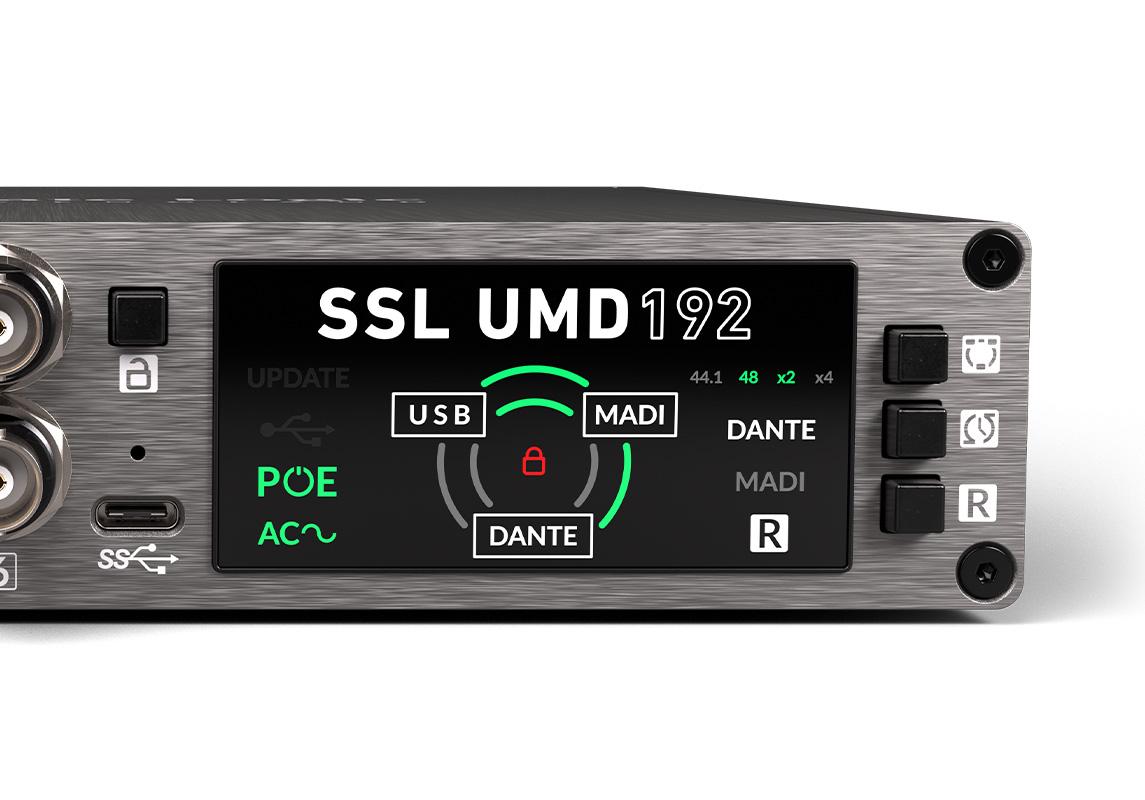

Intuitive Bedienung über das Bedienfeld

Das Bedienfeld des UMD192 verfügt über übersichtliche, gut sichtbare Anzeigen mit Echtzeit-Feedback zu Signalfluss, Abtastratensynchronisation, Stromversorgungsstatus und Netzwerkverbindung, sodass Sie auch unter Druck die volle Kontrolle behalten. Die Bedienelemente auf dem Bedienfeld des UMD192 sind standardmäßig gesperrt, um Ihre vordefinierte Konfiguration zu schützen und versehentliche Änderungen an den Einstellungen zu verhindern. Halten Sie die Vorhängeschloss-Taste gedrückt, um die anderen Bedienelemente vorübergehend zu entsperren und den Modus zu wechseln.

  • Sperre – Halten Sie die Taste gedrückt, um die anderen Bedienelemente an der Vorderseite zu entsperren. Halten Sie die Taste gedrückt, bis das rote Schlosssymbol in der Mitte des Kreises im Anzeigebereich erlischt.
  • Modus – Drücken Sie diese Taste, um durch die Signalflussmodi zu blättern.
  • Taktquelle – Drücken Sie diese Taste, um zwischen Dante und MADI als Taktquelle umzuschalten.
  • MADI-Redundanz – Drücken Sie diese Taste, um die MADI-Redundanz ein- oder auszuschalten. Der Redundanzmodus gilt für alle MADI-Anschlüsse.

Flexible Stromversorgung und Redundanz


Der UMD192 unterstützt mehrere Stromversorgungsquellen – Netzstrom, Power over Ethernet (PoE) und USB – und bietet Ingenieuren damit flexible Einsatzmöglichkeiten sowie die Möglichkeit, Redundanz in ihre Systeme zu integrieren. Jede Stromversorgungsquelle kann einzeln oder in Kombination für die Ausfallsicherung genutzt werden. So lässt sich beispielsweise der Netzeingang mit einem PoE-Injektor kombinieren, um eine einfache redundante Stromversorgungskonfiguration zu schaffen, wenn kein PoE-Switch verfügbar ist.




























Anschlussbeispiele für UMD192

Hier sind nur einige Beispiele dafür, wie Sie den UMD192 in Ihrem System einsetzen können:



Wichtigste Merkmale

  • 192 Kanäle bei 48/44,1 kHz, 192 Kanäle bei 96/88,2 kHz und 128 Kanäle bei 192/176,4 kHz
  • USB 3.0-kompatible Schnittstelle
  • Kompatibel mit Mac OS; Windows-Unterstützung über SSL-Treiber

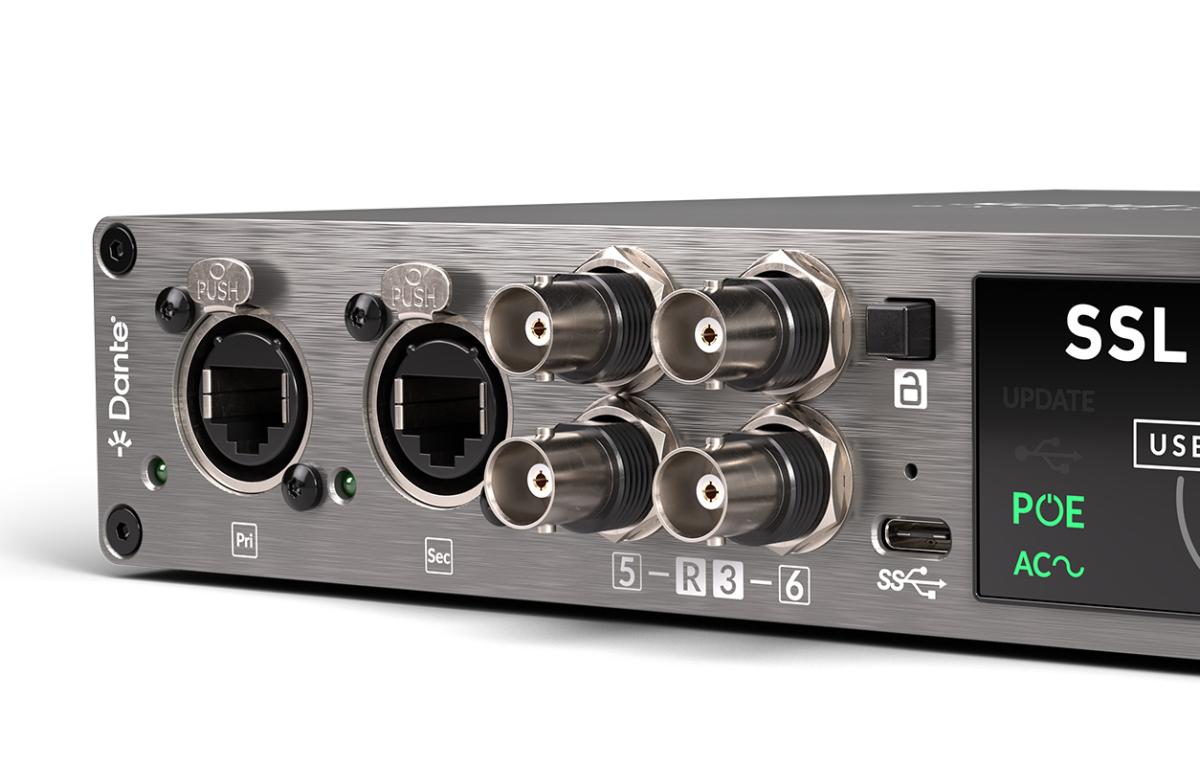

  • 6 MADI-BNC-Paare mit Redundanzmodus für 3 doppelt redundante MADI-Verbindungen
  • Vollständig interoperables Dante AoIP mit Unterstützung für AES67 und ST 2110 (mit DDM)
  • Extrem niedrige Dante-Latenz – bis zu 0,25 ms
  • Flexible Taktung über MADI oder Dante
  • Robuste Ethernet-Anschlüsse (2x primär, 2x sekundär) mit Verbindungs- und Aktivitäts-LEDs
  • Übersichtliche Anzeigen auf der Vorderseite für Signalfluss, Abtastratenanpassung, Betriebsstatus und Verbindungsstatus
  • Intuitive Bedienelemente an der Vorderseite mit einer Sperrfunktion, um unbeabsichtigte Änderungen während des Betriebs zu verhindern.
  • Verschiedene Stromversorgungsoptionen: Wechselstrom, PoE oder USB – mit Redundanzunterstützung
  • Leichtes und tragbares Design für den Einsatz auf dem Schreibtisch, neben der Konsole oder im Rack
  • Mitgelieferte Kabel: USB-C-auf-C-Kabel, USB-A-auf-C-Adapter, IEC-Netzkabel



Technische Daten


Systemanforderungen und technische Daten
, Mac OS 12 und höher | Class-Compliant, Plug-and-Play, Windows 11. Installieren Sie den mitgelieferten ASIO/WDM-Treiber.

Anschlussmöglichkeiten
, USB 3.0 Typ-C-Anschluss (im Lieferumfang enthalten: Typ-C-auf-Typ-C- und Typ-C-auf-Typ-A-Kabel).

Taktung

Die Taktung kann entweder über das Dante-/AoIP-Netzwerk erfolgen oder über den eingehenden MADI-Stream an Port 1. Befinden sich die MADI-Ports im Redundanzmodus, wird der MADI-Takt vom aktiven MADI-Eingang des redundanten Paares bezogen.

Für eine stabile Leistung bei einer hohen Kanalanzahl unter Windows sind möglicherweise ein moderner Hochleistungsrechner und entsprechende Systemoptimierungen erforderlich. Weitere Informationen finden Sie im Benutzerhandbuch und in den FAQs.

Tabelle der Abtastraten

Tabelle der Abtastraten für das UMD192-Studio

Die vollständige Liste der technischen Daten finden Sie in der Bedienungsanleitung
