Ultimative Rundfunkproduktion

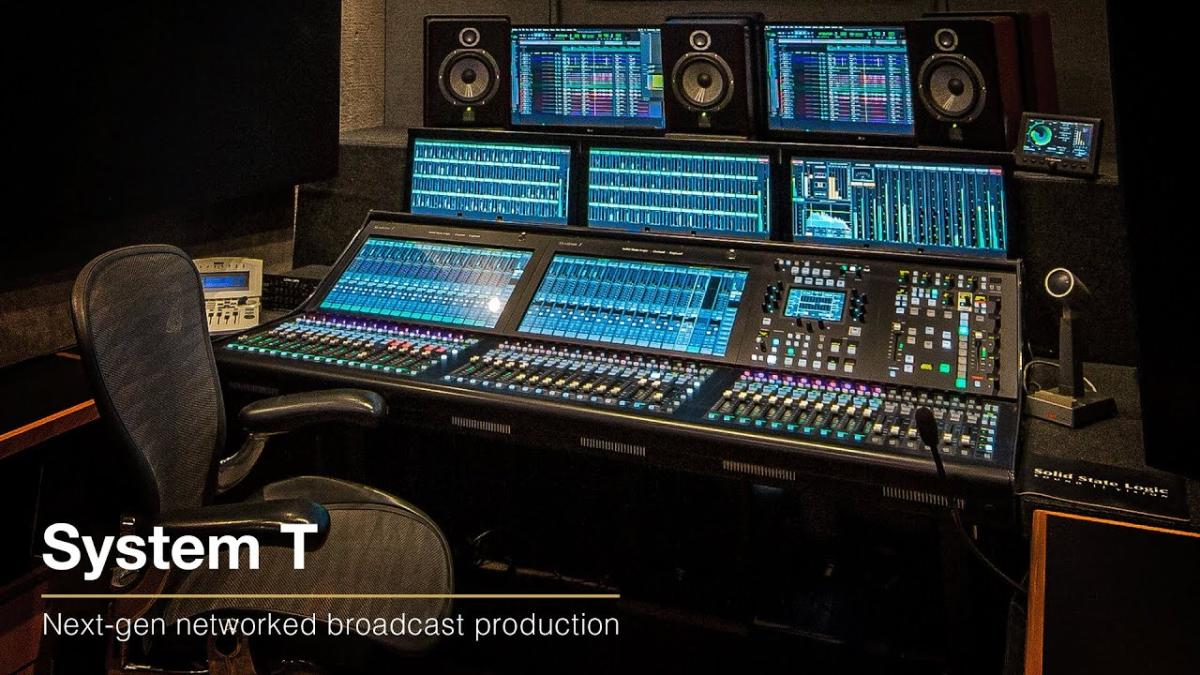

System T ist eine neue Generation dedizierter Audioproduktionssysteme von Solid State Logic, die speziell für die Anforderungen moderner Arbeitsabläufe in den Bereichen Rundfunk, Live-Veranstaltungen und Studio entwickelt wurde. Als dezentrale, IP-basierte Plattform mit nativer ST-2110- und Dante-Konnektivität als Kernkomponente ist System T darauf ausgelegt, die besonderen Herausforderungen der modernen Produktion zu meistern – egal ob vor Ort, remote, dezentral oder cloudbasiert – und bietet eine vollständig vernetzte, skalierbare und flexible Plattform für Hochleistungs-Audio.

Von traditionellen Rundfunkanwendungen wie Sport, Nachrichten und Unterhaltung bis hin zu Live-Veranstaltungsorten, Theatern und Gotteshäusern bietet System T die Leistung und Zuverlässigkeit, die für unternehmenskritische Produktionen erforderlich sind. Seine fortschrittliche Architektur unterstützt zudem Musikaufnahmen und -mischungen, Live-Beschallung, Cloud-Produktions-Workflows und immersive Streaming-Anwendungen und ermöglicht so einen nahtlosen Betrieb in vielfältigen Produktionsszenarien.

Seit mehr als 50 Jahren steht SSL an der Spitze der Innovation im Bereich professioneller Audiotechnik, was durch den „Queen’s Award for Enterprise“ für herausragende Leistungen im Bereich Innovation gewürdigt wurde. Aufbauend auf jahrzehntelanger Forschung, technischer Exzellenz und Kundenfeedback stellt System T die nächste Evolutionsstufe in der Audioproduktion dar und verbindet Präzision auf Rundfunkniveau mit der Flexibilität, die für die heutige konvergierte Medienlandschaft erforderlich ist.

System T – Rundfunkanwendungen

Klicken Sie auf die untenstehenden Links, um mehr über die System T-Lösungen zu erfahren.

MEHR ERFAHREN

Mehr als nur Rundfunk

Klicken Sie auf die unten stehenden Links, um mehr über die System T-Lösungen außerhalb des Rundfunkbereichs zu erfahren.

MEHR ERFAHREN

Die drei Hauptelemente der System-T-Plattform:

Steuerflächen

Die Bedienoberflächen der System T-Reihe umfassen eine Reihe modularer, festformatiger, eigenständiger und Desktop-Lösungen, die für jede Produktionsanforderung ausgelegt sind. Die Oberflächen können einzeln genutzt oder nahtlos miteinander kombiniert werden, um maßgeschneiderte, skalierbare Lösungen für nahezu jede Anwendung und Umgebung zu schaffen.

STEUERFLÄCHEN

Audioverarbeitung

Die Tempest Engines von System T nutzen die patentierte Optimal Core Processing (OCP)-Technologie, um die vielgelobten Verarbeitungs-, Routing- und Workflow-Funktionen von SSL zu unterstützen. Die Tempest Engines sind sowohl als leistungsstarke Hardware-Appliances als auch als softwarebasierte Engine-Lösungen erhältlich und bieten flexible Einsatzmöglichkeiten für lokale, remote und cloudbasierte Produktionsumgebungen.

AUDIOVERARBEITUNG

E/A & Schnittstellen

Die System T Network I/O-Serie bietet eine vollständig interoperable, AoIP-basierte Routing- und I/O-Architektur, die native Dante- und ST 2110-Unterstützung mit NMOS-Steuerung sowie die nahtlose Integration und Steuerung von Dante-basierten I/O-Geräten umfasst.

E/A-SCHNITTSTELLEN

Steuerflächen

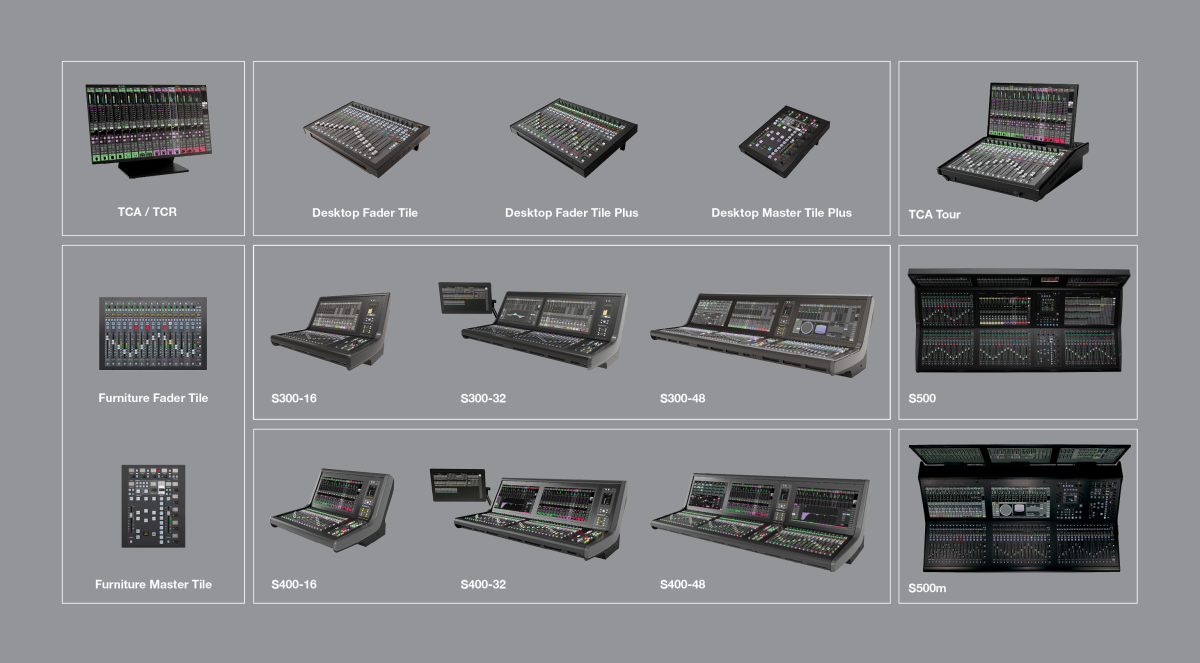

System T bietet eine umfassende Palette an Hardware- und Software-Bedienoberflächen, die auf vielfältige Weise kombiniert werden können, um für jede Installation oder Anwendung genau das richtige System zu schaffen. Jede System T-Bedienoberfläche verbindet den traditionellen Workflow der Rundfunkproduktion mit neuen Möglichkeiten für Bediener, ihre Audio-Umgebung zu steuern. Die langjährige Erfahrung von SSL im Bereich der Ergonomie von Bedienoberflächen hat zu einer Schnittstelle geführt, die gestenbasierte Touchscreen-Technologie, Hardware-Steuerung und einen intelligent gestalteten Workflow vereint. Sie passt sich einer Vielzahl von Arbeitsstilen an, sodass Toningenieure mit unterschiedlichem Hintergrund sofort von ihren fortschrittlichen Funktionen profitieren können.

Tempest Control App, Fader Tiles und TCA-Tour

Touchscreens, Fader Tiles und die Tempest Control App lassen sich kombinieren, um Arbeitsstationen für den Einsatz in kleineren Produktionsräumen zu schaffen. TCA Tour vereint diese drei Elemente zu einem einzigen, transportablen Audioproduktionssystem, das speziell für Rundfunk und Tourneen entwickelt wurde.

S300

Die optimierte Fader-Tile-Konfiguration, die Touchscreen-Technologie und der kompakte Master-Bereich bieten mehr als genug Steuerungsmöglichkeiten für Boutique-Anwendungen. Der S300 ist in drei Versionen erhältlich, die sich ideal für kleinere Umgebungen eignen: mit 16, 32 und 48 Fadern.

S400

Die Bedienelemente des S400 bieten dasselbe Fader-Erlebnis wie das bekannte und beliebte S500, mit hochwertigen Fadern, einem eigenen OLED-Display für jeden Kanal, fortschrittlicher Pegelanzeige sowie Status-LEDs für Dynamik, Automix und externe Steuerung. All dies ist in einem kompakten Gehäuse untergebracht, das sich für Studio-, Außenübertragungs-, Veranstaltungs- und Musikanwendungen eignet.

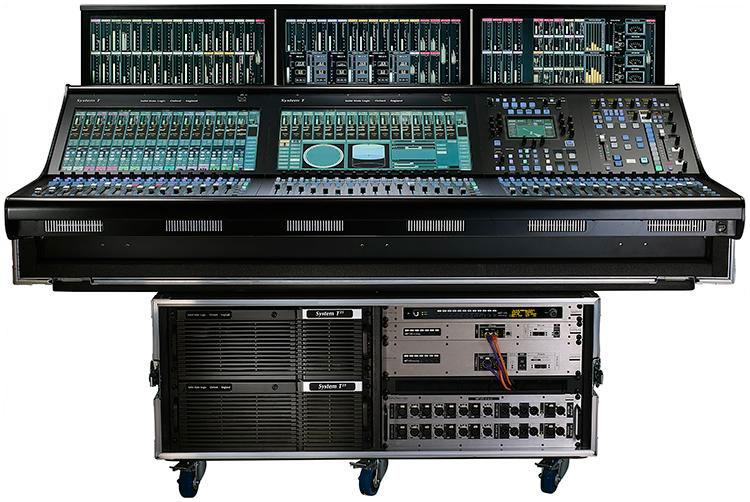

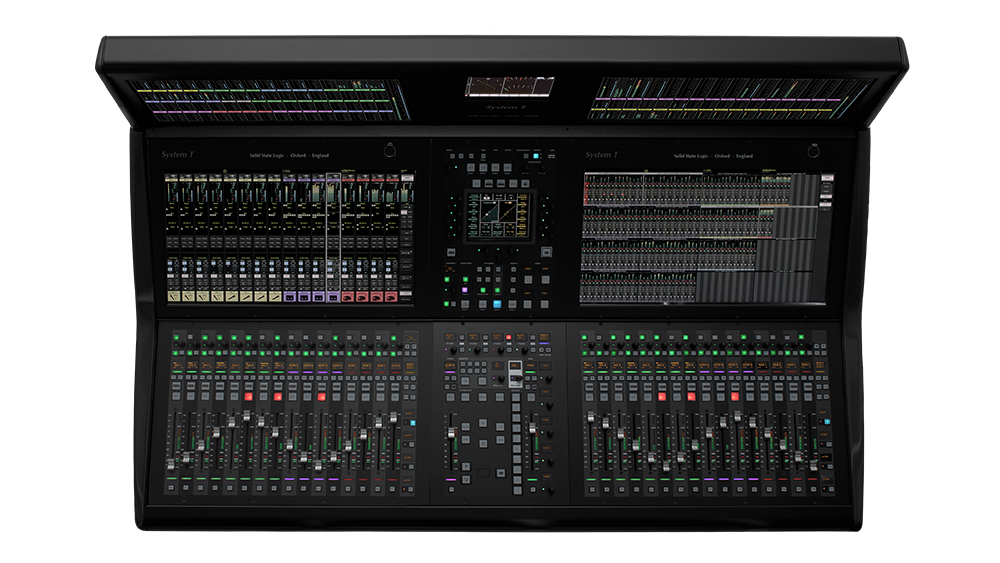

S500 & S500M

Skalierbares und individuell anpassbares modulares Bedienpult, erhältlich in verschiedenen Rahmengrößen und Fader-Konfigurationen. Flexible Meterbridge-Optionen, spezielle Hardware für den Master-Bereich, mehrere große Touchscreens mit Multi-Gesten-Unterstützung, integriertes KVM-System. Das S500 ist in Konfigurationen mit bis zu 384 Fadern erhältlich.

ENTDECKEN SIE DIE SYSTEM T-OBERFLÄCHEN UND STEUERUNGEN

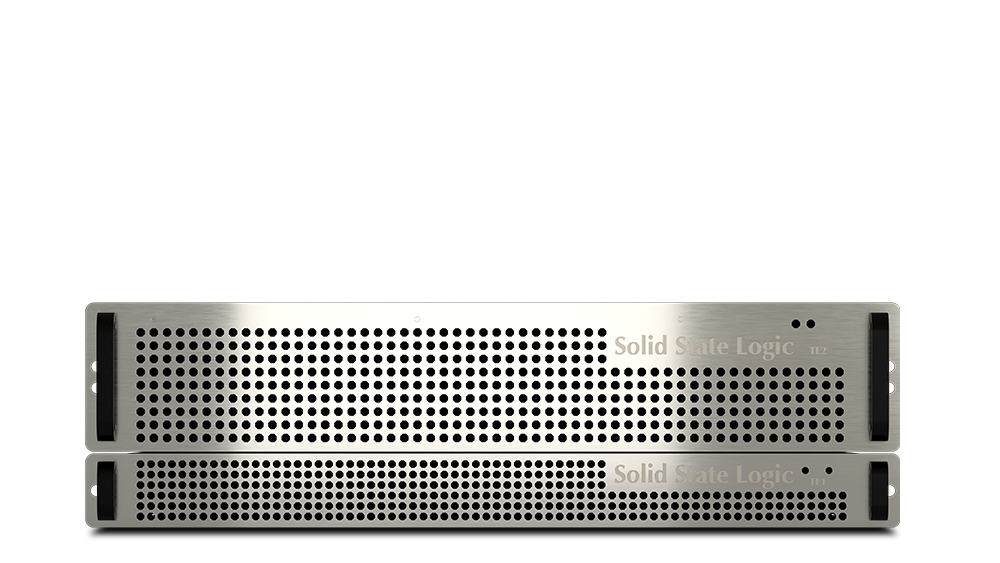

Audioverarbeitung

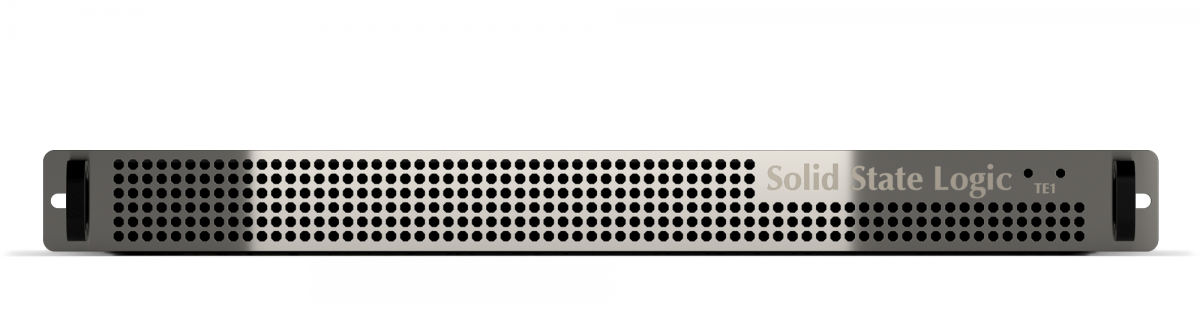

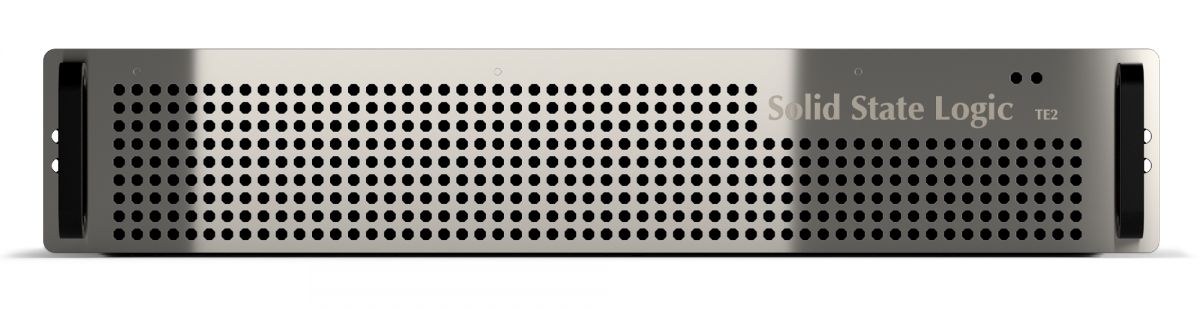

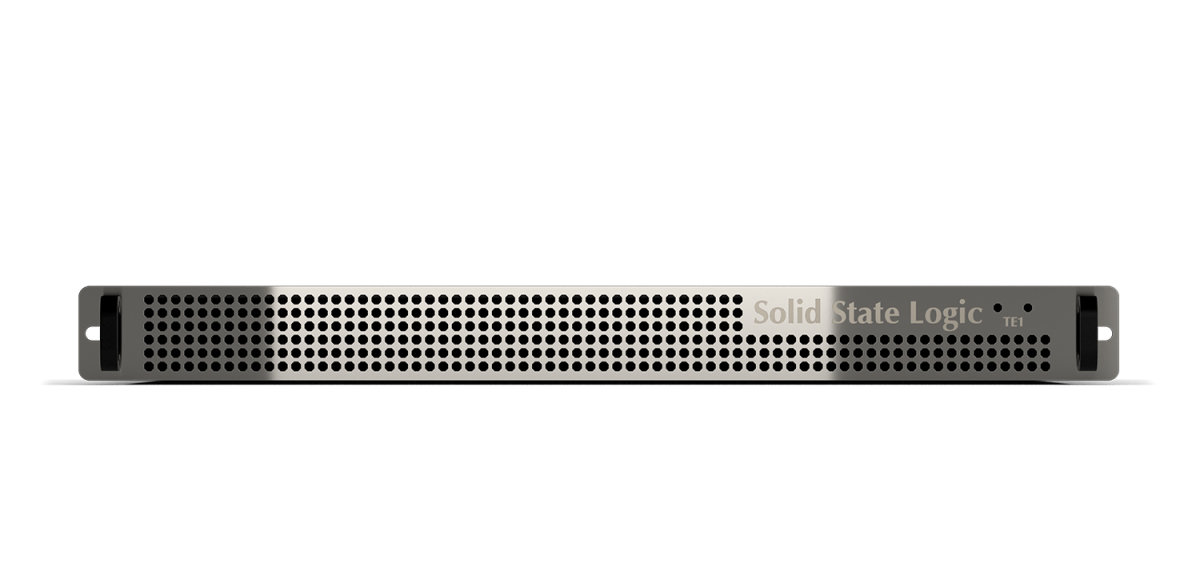

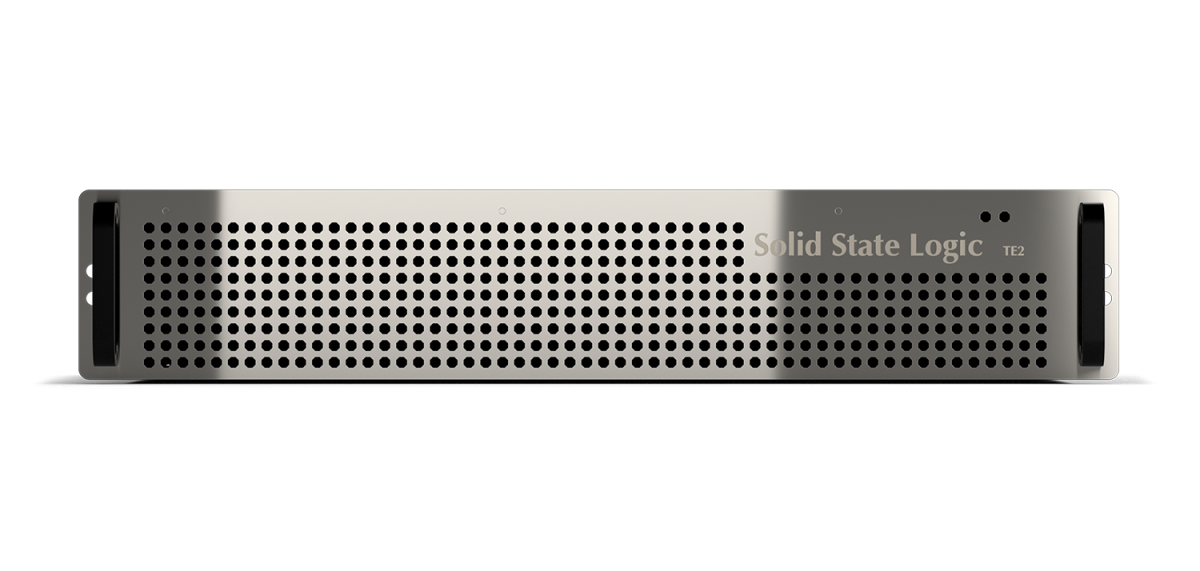

Die Tempest-Prozessor-Engines nutzen die von SSL patentierte „Optimal Core Processing“ (OCP)-Software in Verbindung mit einer Anordnung von Industrie-PC-Hardware in einer kontrollierten Betriebsumgebung. Es stehen zwei verschiedene Hardware-Engines zur Verfügung: TE2 mit bis zu 800 Verarbeitungspfaden in einem 2RU-Gehäuse und TE1 mit bis zu 256 Verarbeitungspfaden in einem 1RU-Gehäuse. Die Pfade und die Verarbeitung können dynamisch in Echtzeit zugewiesen werden, ohne den Audiobetrieb zu unterbrechen.

Mit bis zu 2048 Eingängen und 2048 Ausgängen pro Engine ist System T für jede groß angelegte Produktion gerüstet. Tempest-Engines können als gespiegelte, redundante Paare eingesetzt werden. Die nahezu sofortige Audio-Umschaltung erfolgt über bis zu vier ST 2110- oder Dante HC-Karten, von denen jede bis zu 512 Eingänge und 512 Ausgänge bereitstellt.

Die „System T VTE1 Virtual Tempest Engine“ kann in Public-Cloud-, Private-Cloud- oder On-Premises-Umgebungen auf handelsüblicher Serverhardware eingesetzt werden und bietet bis zu 256 Verarbeitungspfade für Stereo-, 5.1- und immersive Formate. Dies gibt Rundfunkveranstaltern die Flexibilität, ihre Produktion über Cloud-, Hybrid- und On-Premises-Workflows hinweg zu skalieren, wobei mehrere softwarebasierte Audio-Engines auf einem einzigen Server ausgeführt werden können, um den Bedarf an dedizierter Hardware zu reduzieren. Dank vollständig integrierter Dante- und NDI-Implementierungen bietet die VTE1 256 Eingänge und 256 Ausgänge für jedes Format, wobei die Steuerung des Audio-Routings direkt über die Benutzeroberfläche erfolgt und zusammen mit der Showdatei gespeichert sowie wieder abgerufen werden kann. In einer verteilten Produktionsarchitektur kann jede beliebige Kombination aus Hardware- und Software-Steuerungsschnittstellen genutzt werden, was eine einheitliche Bedienererfahrung von jedem Standort aus ermöglicht.

ENTDECKEN SIE TE1

ENTDECKEN SIE TE2

ENTDECKEN SIE VTE

Virtualisierte Audioverarbeitung für die Cloud und lokale Umgebungen

Solid State Logic ist ein führender Anbieter von softwarebasierten Lösungen für die Audiobearbeitung im Rundfunkbereich und bietet über die System T-Plattform leistungsstarke, flexible Workflows, die nahtlos in lokalen, Cloud- und Hybridumgebungen funktionieren. Im Mittelpunkt dieses Ansatzes steht eine einheitliche, softwaredefinierte Architektur, die einheitliche Funktionalität, Leistung und Steuerung gewährleistet, unabhängig davon, wo die Verarbeitung stattfindet. Ob auf einer dedizierten lokalen Infrastruktur oder in virtualisierten Umgebungen – System T bietet fortschrittliche Funktionen für die Rundfunkproduktion ohne Kompromisse.

Bei virtualisierten Bereitstellungen bietet die VTE1 Virtual Tempest Engine leistungsstarke DSP-Verarbeitung auf gemeinsam genutzter Server-Hardware. In cloudbasierten Workflows erweitert System T diese Funktionen auf Plattformen wie AWS und ermöglicht so eine verteilte und remote durchgeführte Produktion in großem Maßstab. Von vollständig lokalen Installationen bis hin zu cloudnativen oder hybriden Workflows ermöglicht System T Rundfunk- und Fernsehsendern, die Audioverarbeitung dort einzusetzen, zu skalieren und zu verwalten, wo es am sinnvollsten ist – ohne dabei Tools, Workflows oder die Tonqualität zu verändern.

ENTDECKEN SIE SYSTEM T CLOUD

ST 2110 Native

Was Sie brauchen. Wo Sie es brauchen.

Die vollständig native ST-2110-Produktreihe von Solid State Logic wurde entwickelt, um moderne IP-Workflows zu optimieren. Die Produktreihe vereinfacht die Anbindung durch automatische Signalerkennung und -verwaltung über NMOS IS-04 und IS-05 und ermöglicht so eine nahtlose Integration. Anwender können die Vorteile von ST-2110-Infrastrukturen voll ausschöpfen oder hybride ST-2110/Dante-Umgebungen mit minimalem Hardware-Aufwand und ohne externe Konverter betreiben, wodurch bis zu 2048 native ST-2110-Kanäle direkt in die System T Tempest-Engine eingespeist werden können. Dies ermöglicht es Rundfunkveranstaltern, für jeden Teil ihres Workflows die beste Technologie einzusetzen und gleichzeitig den Betrieb und die Konfiguration zu vereinfachen.

MEHR ERFAHREN

Dante Native

Hochgradig anpassbare Technologie

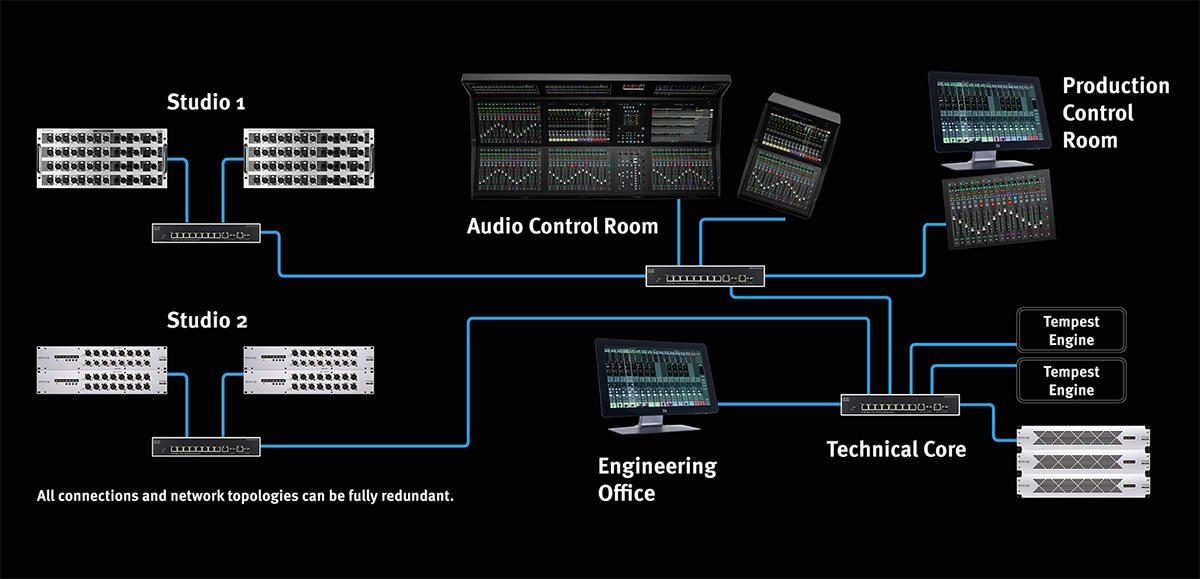

Bei System T ersetzt die Dante-AoIP-Netzwerktechnologie (mit vollständiger AES67-Unterstützung) das herkömmliche TDM-Routing durch ein Ökosystem, das eine Vielzahl betrieblicher und wirtschaftlicher Vorteile bietet. Dante ist eine lizenzierte IP-Audio-Netzwerktechnologie, die eine standardmäßige IT-Infrastruktur für die Audioübertragung, das Routing, die Geräteerkennung und die Steuerung nutzt. System T bietet umfassendes Routing und native Dante-Netzwerksteuerung direkt über die Konsole und die Bedienoberfläche.

Dante ist leistungsstark, unglaublich vielseitig und vollständig skalierbar. Eine einzige Gigabit-Netzwerkverbindung kann 512 Audiokanäle bei 48 kHz oder 256 Kanäle bei 96 kHz übertragen. Mit 512 bidirektionalen Audiokanälen über eine 1-Gb-Verbindung bietet ein einzelner 24-Port-Gb-Switch eine Routing-Kapazität, die der eines TDM-Routers mit 12.288 × 12.288 Kanälen entspricht. Die Erweiterung des Netzwerks unterliegt nicht dem quadratischen Wachstumsgesetz, das bei der Erweiterung von TDM-Routing-Systemen erforderlich ist; zusätzliche Switches und Kapazitäten können bereitgestellt werden, ohne dass die Kernhardware ausgetauscht werden muss.

Dante bietet ein vollständig interoperables Systemkonzept; über 550 lizenzierte Entwicklungspartner mit Tausenden von im Handel erhältlichen Geräten ermöglichen es Ihnen, Geräte verschiedener Hersteller auszuwählen und zu kombinieren. Das System unterstützt die Audioübertragung nach AES67 und SMPTE 2110-30.

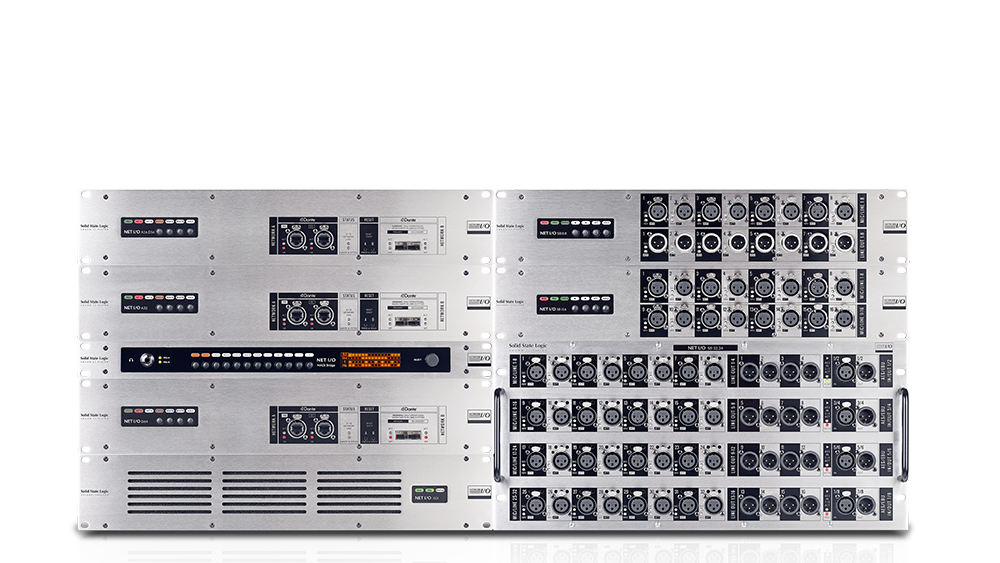

E/A & Schnittstellen

Schnittstellen und Stageboxen für SMPTE 2110-, Dante- und AES67-Netzwerke

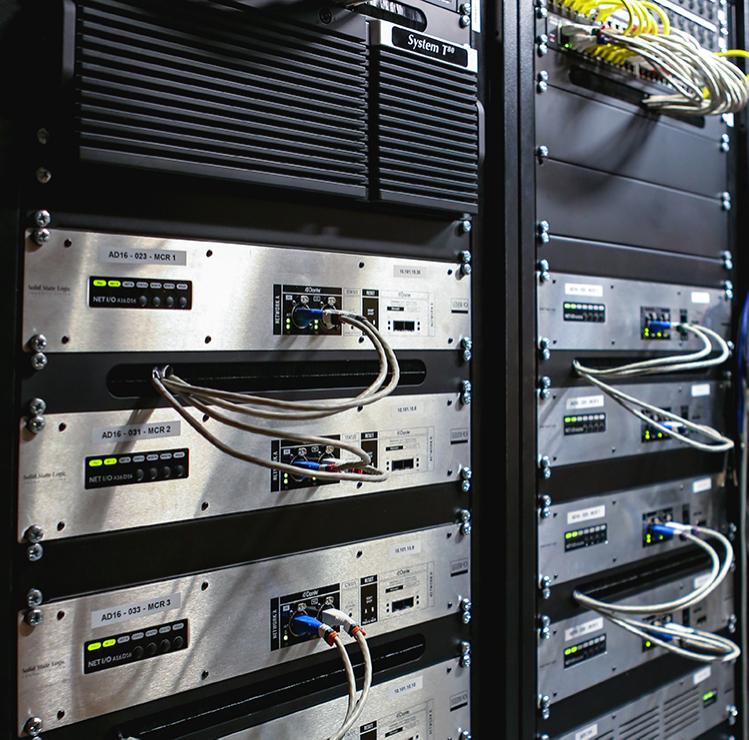

SSL Network I/O & Interfaces sind eine Reihe von Geräten, die den Einsatz von SuperAnalogue™-Mikrofon- oder Line-Pegel, MADI, AES3, SDI und IP-Audio-Netzwerken unter Verwendung der Dante-Technologie von Audinate sowie der Standards AES67 und ST2110 für die Audio-Produktion im Rundfunkbereich ermöglichen.

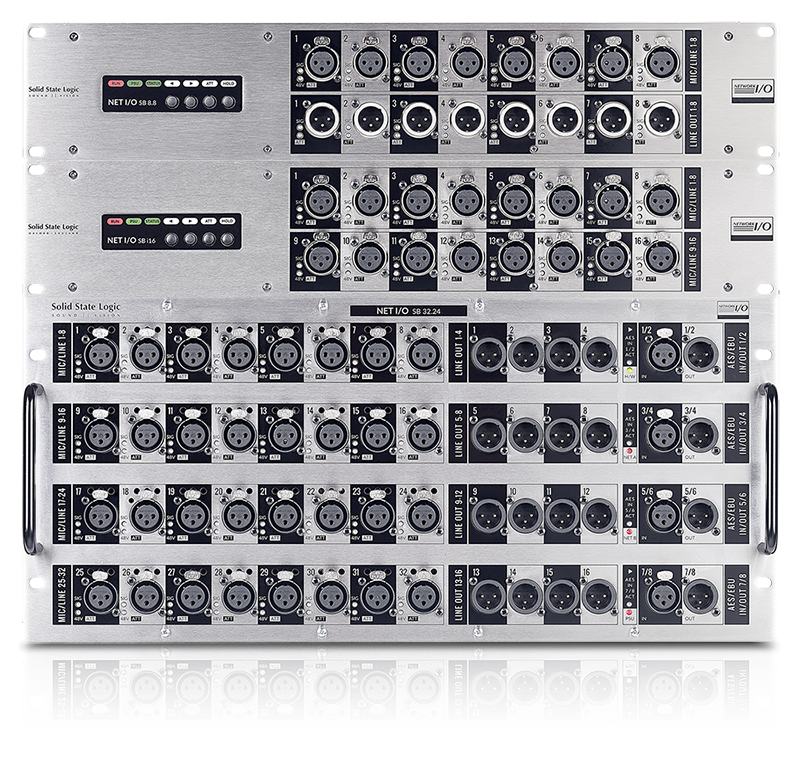

Stageboxen

Die SSL Network I/O Stageboxen wurden für den Einsatz in jedem Studio, Veranstaltungsort oder Aufnahmeraum entwickelt und ermöglichen die einfache Bereitstellung von Mikrofonvorverstärkern oder Ausgangssignalen dort, wo sie benötigt werden. Dank der Plug-and-Play-Funktionen der Network I/O-Geräte lassen sich diese problemlos verschieben – sogar zwischen verschiedenen Standorten –, wobei die Routing- und Steuerungseinstellungen erhalten bleiben. Alle Geräte können über System T-Konsolen und Steuerungsschnittstellen, SSL Live-Konsolen sowie die SSL Network I/O Controller-Anwendung ferngesteuert werden. Es sind vier verschiedene Modelle erhältlich: SB8.8, SB i16, SB 16.12 und SB32.24.

MEHR ERFAHREN

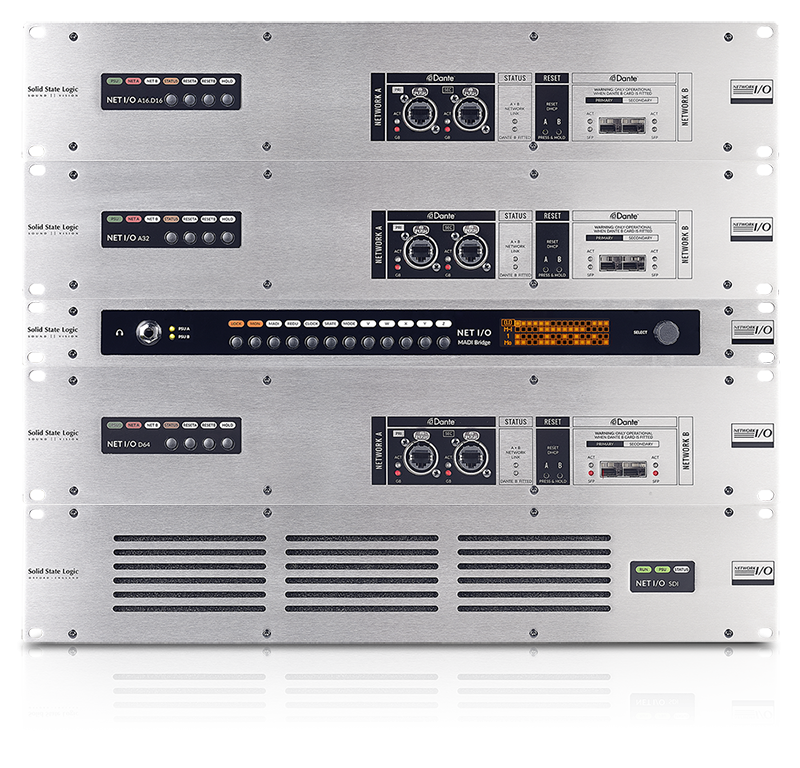

I/O mit gemischten Formaten

SSL-Netzwerk-I/O-Schnittstellen bringen die bekannte SSL-Audioqualität in Dante-Netzwerke. Sie können als eigenständige Lösungen oder in Verbindung mit System T eingesetzt werden, um leistungsstarke, anlagenweite Systeme zu realisieren. 13 verschiedene Geräte bieten analoge Mikrofon-/Line-Eingänge sowie MADI-, AES- und SDI-Embedding-/De-Embedding-Funktionen, wo immer diese benötigt werden. System T-Steuerungsschnittstellen, die SSL Network I/O-Steuerungssoftware und der Dante Controller von Audinate ermöglichen die Fernsteuerung von SSL-Mikrofon-/Line-I/Os über das Netzwerk.

MEHR ERFAHREN

ST 2110 Brücke

Die Net I/O ST 2110 Bridge bietet in einem kompakten 1-HE-Gehäuse bis zu 512 Kanäle für die leistungsstarke Konvertierung zwischen ST 2110 und Dante. Dank verschiedener flexibler Einsatzmöglichkeiten kann die ST 2110 Bridge genutzt werden, um eine Verbindung mit hoher Kanalanzahl zwischen ST 2110- und Dante-Netzwerken herzustellen und dabei die jeweiligen Vorteile beider Systeme zu bewahren.

MEHR ERFAHREN

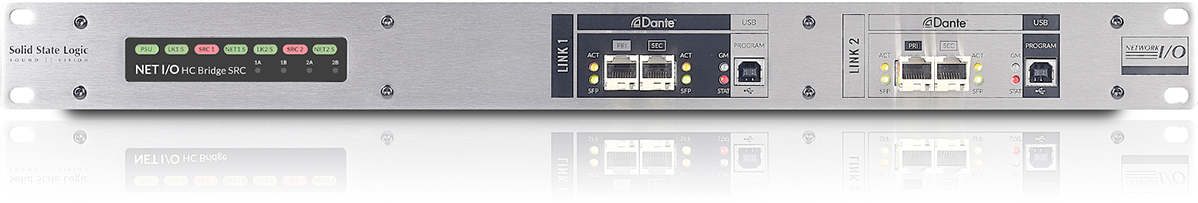

Net I/O HC-Brücke

HC Bridge SRC bietet 256 bidirektionale Kanäle für die Abtastratenkonvertierung in AoIP-Netzwerken. HC Bridge SRC ermöglicht die Audioverbindung zwischen Geräten, die mit unterschiedlichen Abtastraten oder in unterschiedlichen Taktdomänen in Dante- (48 kHz und 96 kHz), AES67- oder ST 2110-30-Netzwerken betrieben werden.

MEHR ERFAHREN

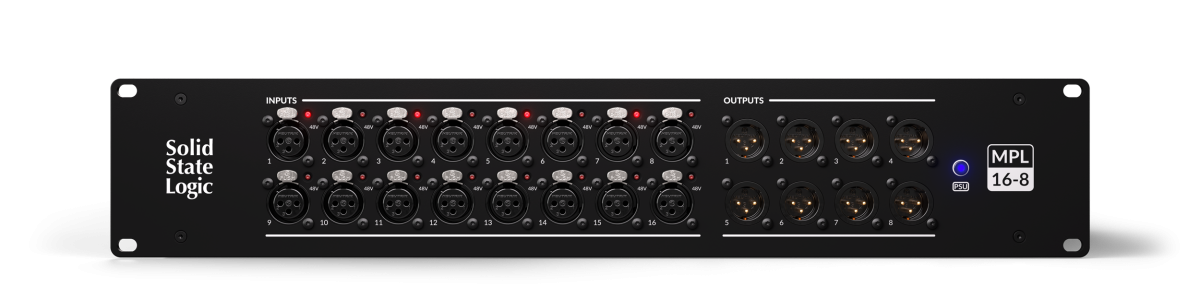

MPL 16-8

Die Solid State Logic MPL 16-8 ist eine kostengünstige Mikrofon-/Line-Stagebox, die für den Einsatz mit Einzelkonsolen auf Tourneen, in Fly-Pack-Systemen und in fest installierten Anlagen konzipiert ist. Die MPL 16-8 Stagebox wurde entwickelt, um eine optimierte Audioanbindung für die System T- und SSL Live-Plattformen zu gewährleisten. Mit 16 Mikrofon-/Line-Eingängen und 8 Line-Ausgängen ist sie die ideale Lösung für kostengünstige Anwendungen, bei denen dennoch SSL-Leistung gefragt ist.

MEHR ERFAHREN

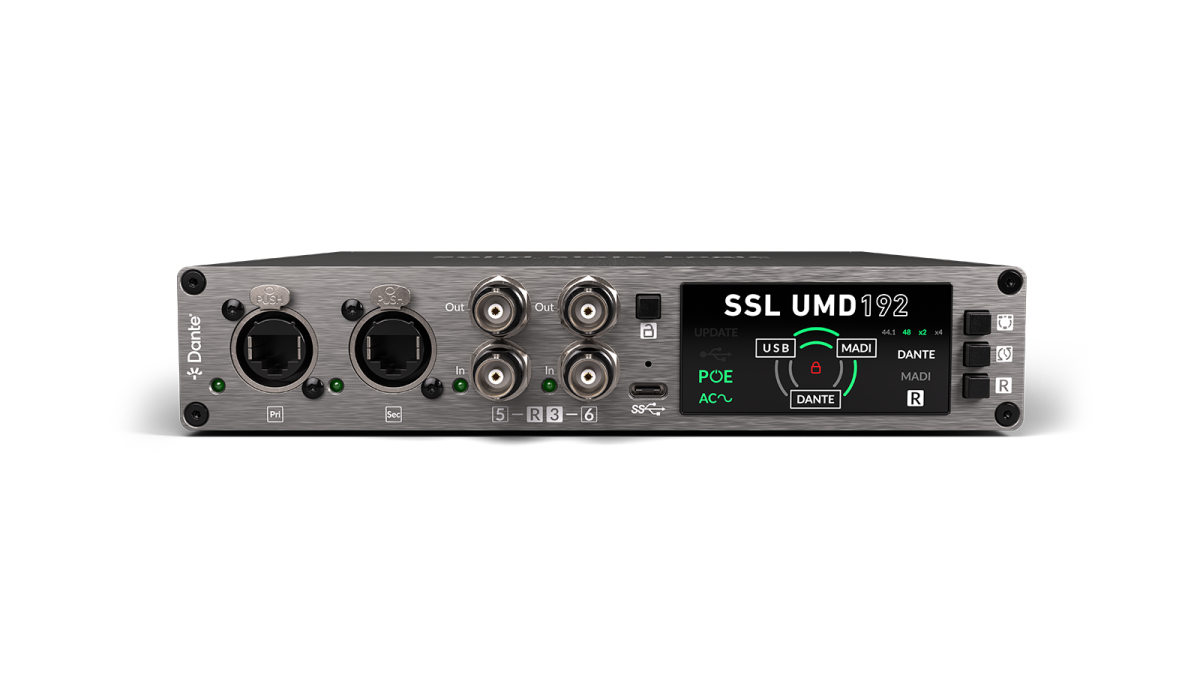

UMD192

Das Solid State Logic UMD192 ist ein leistungsstarkes und tragbares USB-Audio-Interface, das speziell für die Anforderungen im Rundfunk, im professionellen Live-Sound-Bereich und in anspruchsvollen Studio-Umgebungen entwickelt wurde. Dank der nahtlosen Integration von MADI, Dante und USB bietet das UMD192 flexibles Routing, eine hohe Kanalanzahl und kompromisslose Leistung für Aufnahme, Wiedergabe und Formatbrücken. Es stellt 192 Kanäle bei 96 und 48 kHz bzw. 128 Kanäle bei 192 kHz in einem kompakten und tragbaren ½RU-Formfaktor bereit.

MEHR ERFAHREN

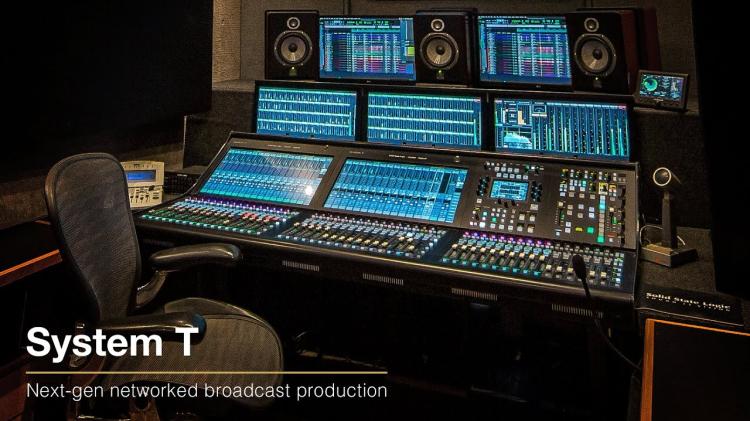

Funktionen von System T

Netzwerkbasierte Audioproduktion der nächsten Generation

SSL blickt auf eine fast fünf Jahrzehnte lange Tradition im Design klassischer Audiokonsolen zurück; viele der heute als Standard geltenden Paradigmen für Hardware- und Software-Bedienoberflächen tauchten erstmals auf einer SSL-Konsole auf. System T greift diese DNA auf und schafft eine neue Reihe von Bedienoberflächen, die Hardware-Bedienfelder mit großen Multitouch-Bildschirmen in einer vollständig vernetzten Umgebung kombinieren. Kompakte Konsolen mit festem Format und modulare Großformatkonsolen lassen sich mit entfernt aufgestellten Computern oder Touchscreen-Terminals und externen Hardware-Bedienfeldern kombinieren.

Bis zu drei Steuerungsschnittstellen können gleichzeitig eine einzige Prozessor-Engine gemeinsam nutzen, was beispielsweise eine Unterhaltungsproduktion ermöglicht, bei der eine Oberfläche für den Musikmix und eine zweite für den Produktionsmix unter Verwendung einer einzigen Engine genutzt wird. Mehrere Engines können an ein einziges Konsolen-VLAN angeschlossen werden, und Schnittstellen können zwischen den Engines verschoben werden. Die verschiedenen Ansätze zur Fernsteuerung ermöglichen die Gestaltung einer echten, anlagenweiten Steuerungsinfrastruktur.

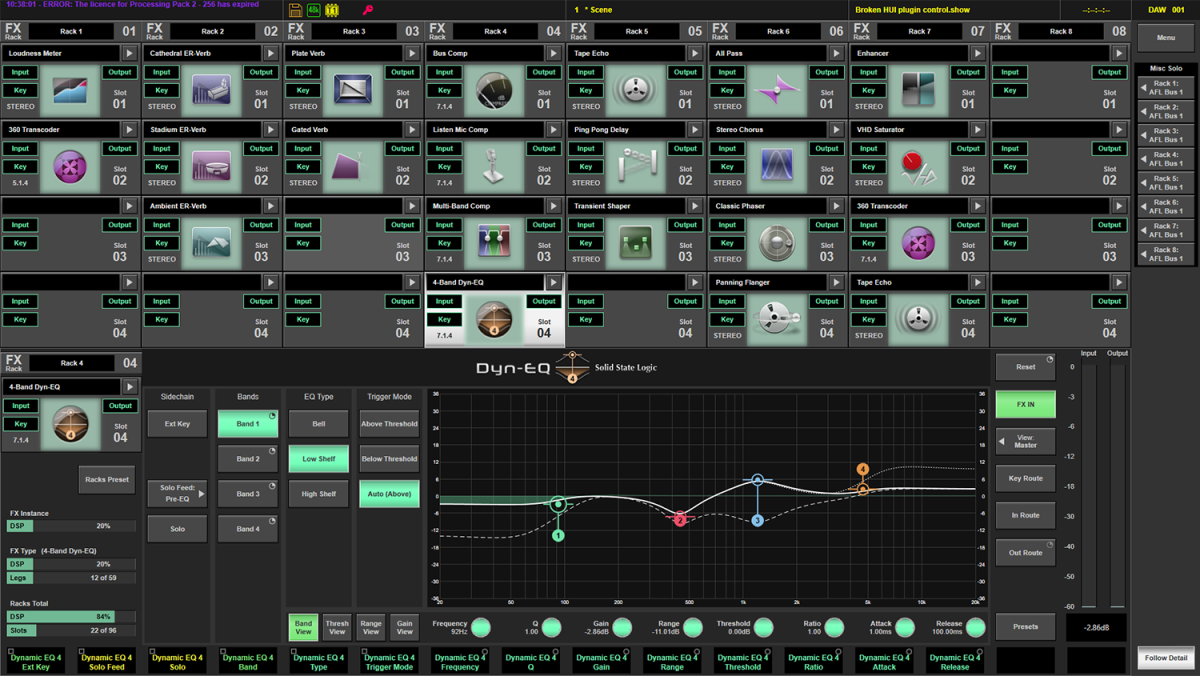

Effekt-Rack

System T bietet eine umfangreiche Palette an Bearbeitungswerkzeugen für Kanäle, Busse und das Effekt-Rack. Viele davon sind für die immersive Audioproduktion in Formaten bis zu 9.1.6 optimiert. Jeder Kanal und jeder Bus verfügt über umfassende SSL-Bearbeitungsfunktionen, darunter zwei Dynamiksektionen mit Gates, Expandern, Limitern und Kompressoren. Hoch- und Tiefpassfilter mit wählbaren Flankensteilheiten. Vierband-EQ mit variablen Modi pro Band, darunter der präzise „Constant-Q“-Modus, der klassische SSL-Channel-Strip-Modus sowie Shelving- und Notch-Modi.

Im integrierten SSL Effect Rack stehen über 60 zusätzliche Effekte und Werkzeuge zur Verfügung. Dank extrem geringer Latenz und einem dedizierten DSP-Pool können diese Effekte an Insert-Punkten oder an jedem anderen Signal-Patchpunkt eingesetzt werden. Die Auswahl umfasst den renommierten SSL Bus Compressor, einen Multiband-Kompressor, dynamische EQs, Tape-Echo, Modulationswerkzeuge, Hall, VHD-Sättigung, einen Transient Shaper und vieles mehr.

Raumklang

Objekt- und kanalbasierte immersive Produktion für Live-Übertragungen

Für Rundfunkanstalten ist es wichtig, bei den Inhalten immer auf dem neuesten Stand zu bleiben. Immersives Audio hat sich zu einem wesentlichen Faktor bei der Produktion von erstklassigen Live-Sendungen entwickelt und wird bei renommierten Sport-, Medien- und Unterhaltungsprogrammen mittlerweile als selbstverständlich angesehen. Auch die Möglichkeiten der Endnutzer, immersive Inhalte zu konsumieren, haben sich dank der binauralen Wiedergabe auf Mobilgeräten, der weit verbreiteten Nutzung von Soundbars im privaten Umfeld und von Surround-Sound-Systemen mit Höhenkanälen in Veranstaltungsräumen verbessert. Dies stellt an Rundfunkanstalten die Anforderung, flexibel genug zu sein, um Inhalte mit Immersive Audio zu produzieren – oft parallel zum regulären Programm.

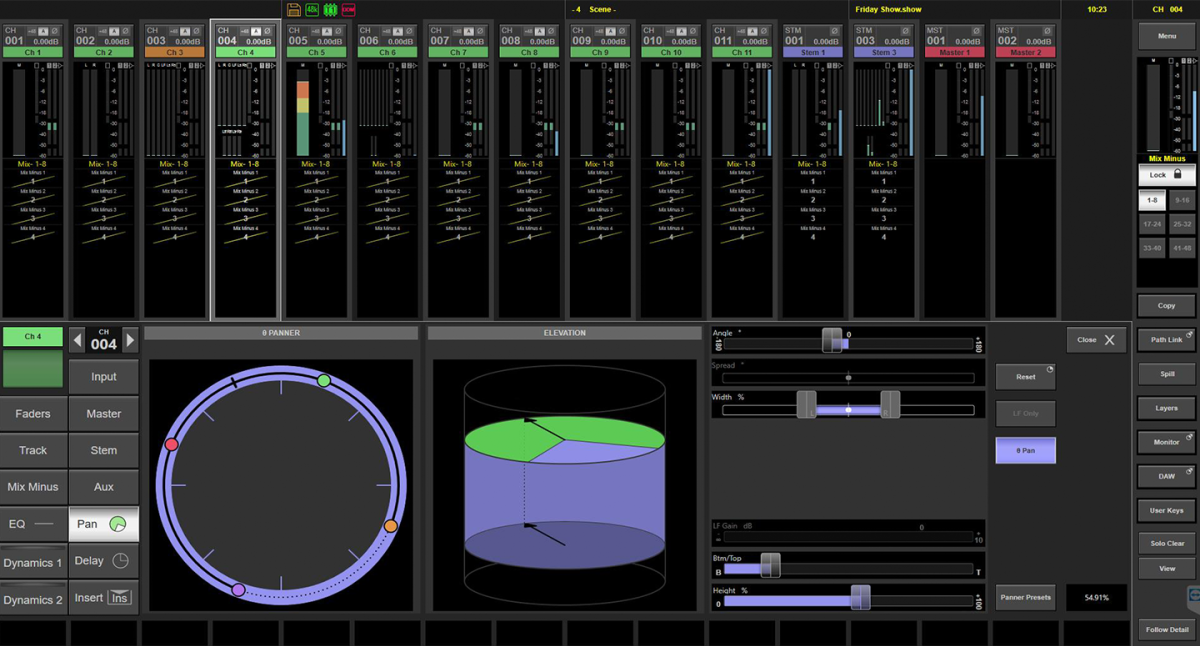

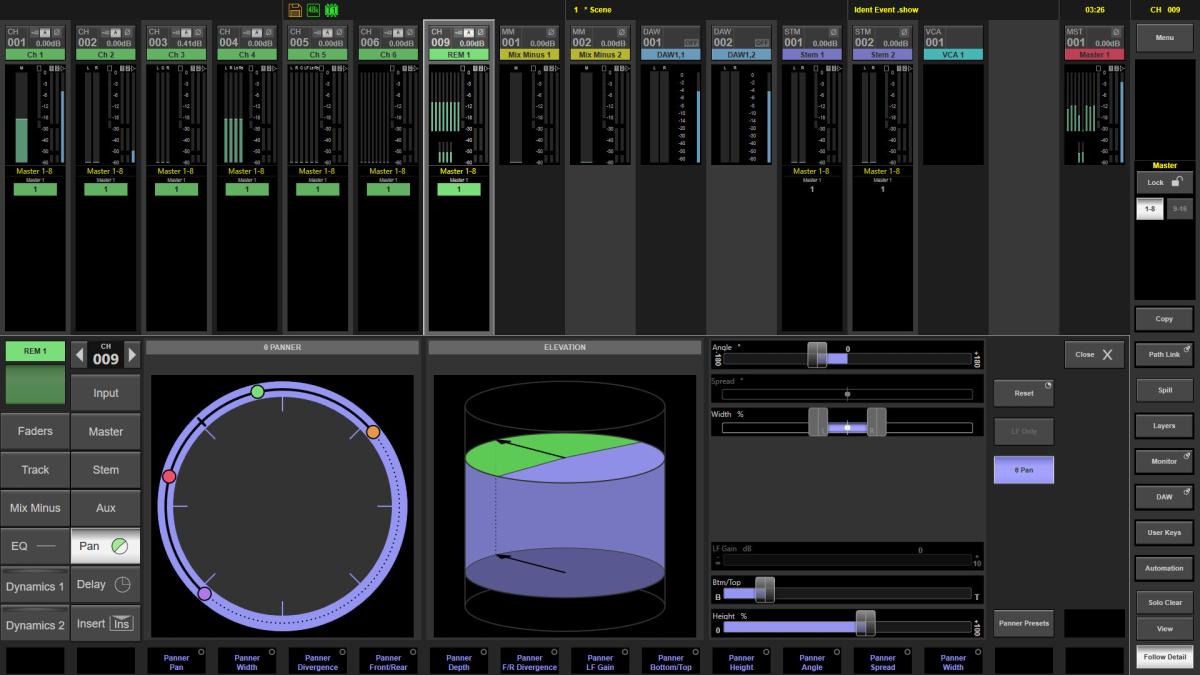

Theta-Pfanne

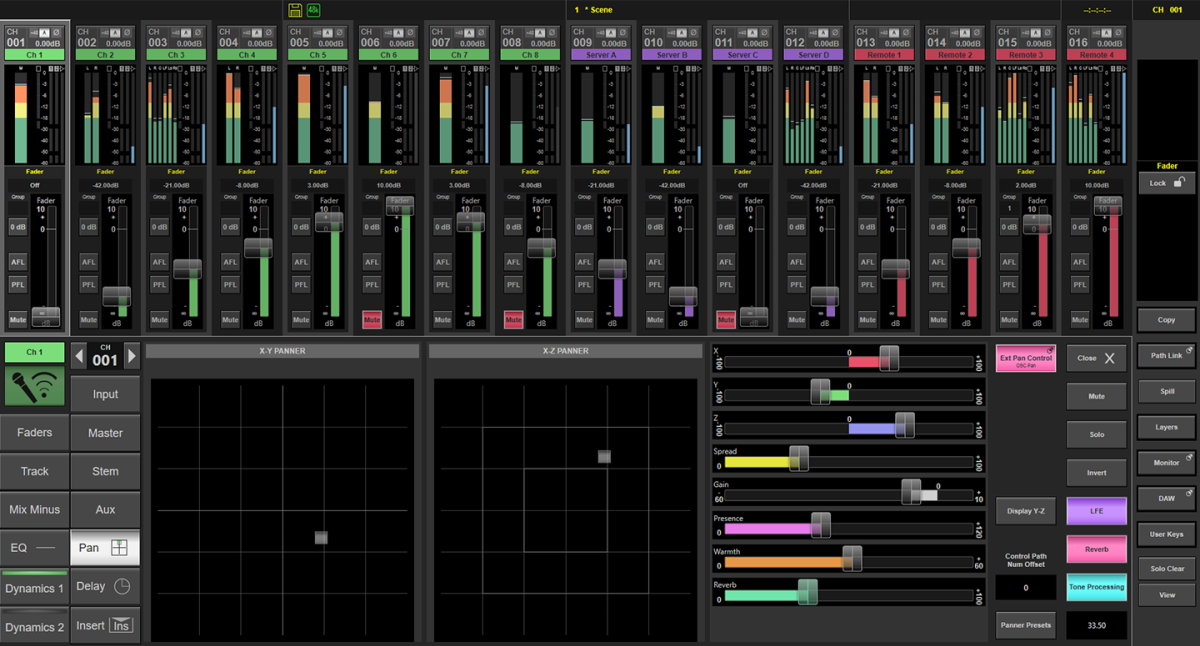

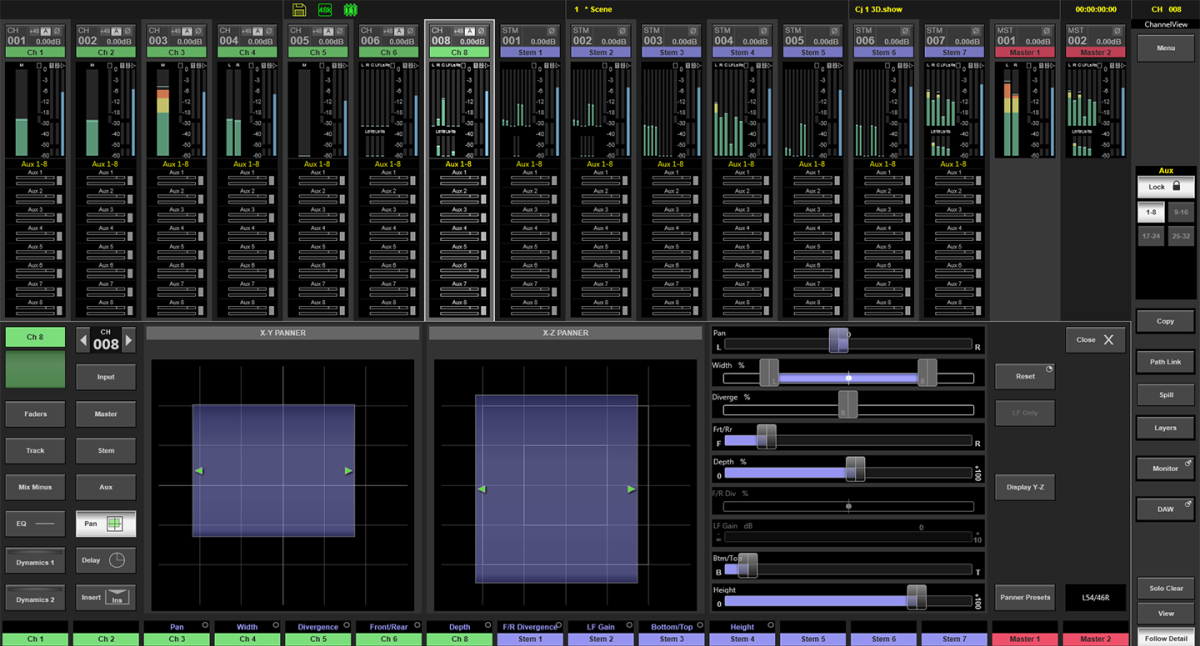

Kanalansicht 3D-Schwenk

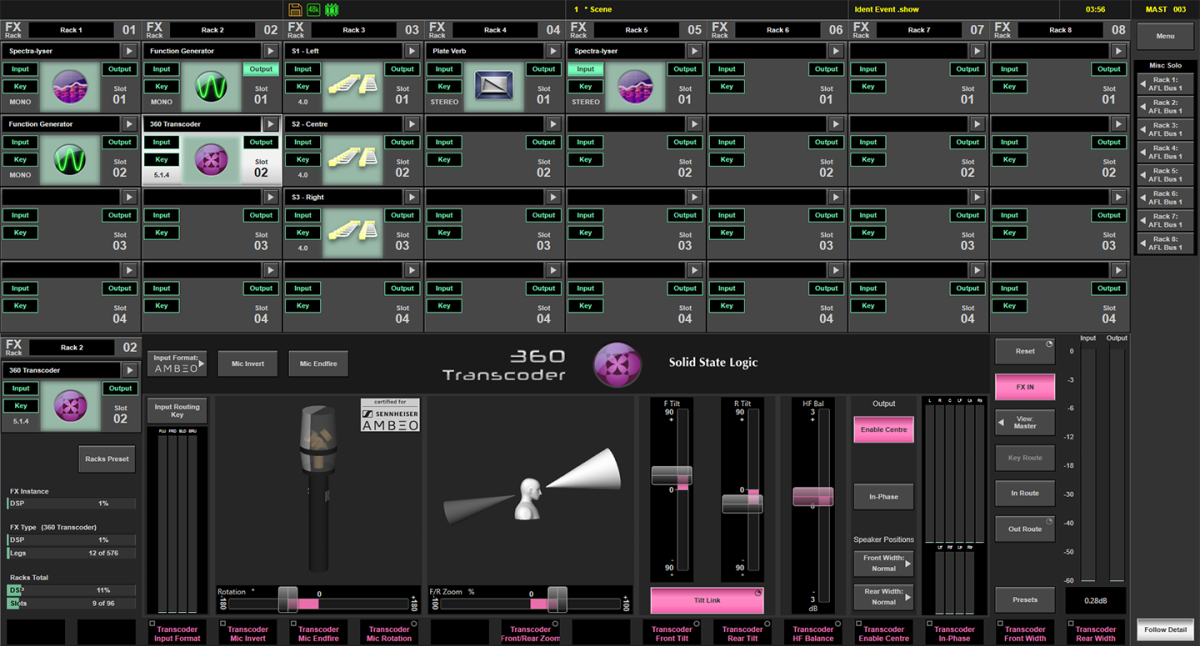

360 Transcoder

Open Sound Control (OSC)

System T bietet kompromisslose immersive Audioproduktion, die durch speziell entwickelte Workflows und Funktionen ermöglicht wird und die Produktion von Dolby Atmos- und MPEG-H-Inhalten einfach und effizient macht. System T bietet sowohl objekt- als auch kanalbasierte Workflows mit Pfaden (Kanäle und Busse), die in Formaten bis zu 9.1.6 verfügbar sind. Zu den marktführenden immersiven Panning-Optionen gehören XYZ, Theta und eine Vielzahl intelligenter Up-/Downmix-Funktionen, wenn „Phantom“-Kanäle oder Fold-downs erforderlich sind.

Dynamisches Automatisierungssystem

Dynamische Automatisierung ist für viele große Rundfunkkunden sowohl bei Live-Sendungen als auch bei komplexen Aufgaben in der Fernseh-Postproduktion zu einer unverzichtbaren Notwendigkeit geworden. SSL hat die Geschichte und das Erbe seiner renommierten Mix-Automation, die für analoge und digitale Mischpulte der vorherigen Generation entwickelt wurde, aufgegriffen und diese an die flexiblen und geschäftskritischen Anforderungen einer modernen Rundfunkproduktionsumgebung angepasst.

Hervorragende Klangqualität und Leistung

Die bewährte SuperAnalogue™-Technologie von SSL wird mit 64-Bit-Gleitkomma-Verarbeitung und -Mischung kombiniert, um unbegrenzten Audio-Headroom zu gewährleisten und die Ausführung von Algorithmen innerhalb eines einzigen Samples zu ermöglichen. Die speziell für den Rundfunk entwickelte Signalwegverarbeitung wird durch ein integriertes, umfassendes FX-Rack ergänzt.

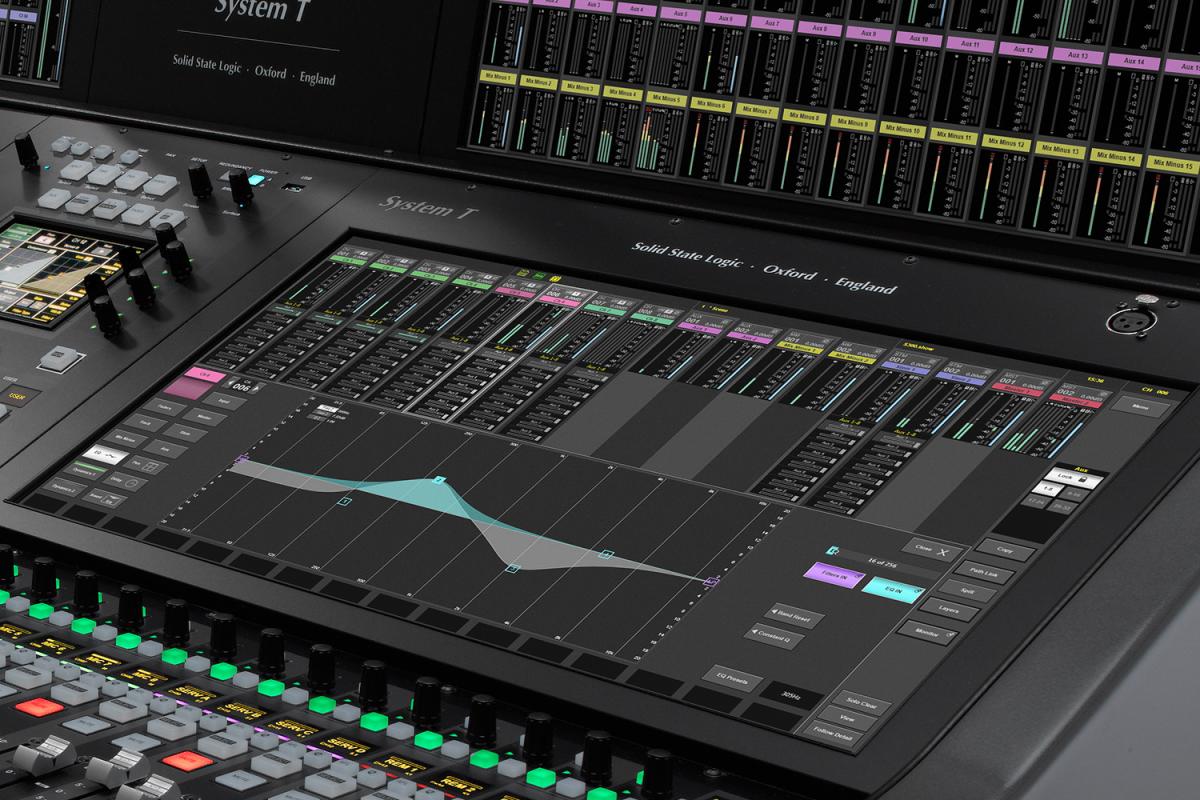

Multi-Gesten-Touchscreen-Technologie

Die Multi-Gesten-Touchscreens von System T bieten intuitive, übersichtliche Benutzeroberflächen für die umfangreichen Funktionen der Konsole. Durchdachte und gut strukturierte Benutzeroberflächen ermöglichen eine umfassende, optimierte Steuerung der gesamten Konsolenumgebung. Alle Bedienfunktionen lassen sich durch eine Kombination aus Gestensteuerung und Hardware-Bedienung über die Fader-Tile-Quick-Encoder und die Channel-Tile steuern. Die Bildschirmgruppenzuweisung sorgt für eine intelligente Zuordnung der Kanalansicht zu dem Bildschirm, an dem Sie gerade arbeiten.

Hardware zum Anfassen

Die hervorragende Bildschirmoberfläche von System T verbindet sich mit robuster, reaktionsschneller Hardware. Jede Fader-Kachel verfügt über fünfzehn Layer mit jeweils vier Bänken, was über spezielle Layer- und Bank-Tasten einen schnellen Zugriff auf 960 Kanäle ermöglicht. Jeder Fader-Streifen ist mit einem motorisierten 100-mm-Fader sowie einer PFL-Solo-Taste und einer PFL-Funktion für den Fader-Endanschlag ausgestattet. Zu den weiteren Tasten gehören Mute, AFL, Select und eine „Q“-Taste, die Zugriff auf das einzigartige Super-Q-System von SSL bietet. Jeder Streifen verfügt über eine Reihe von Quick Controls (einen Push-Switch-Encoder und drei zuweisbare Tasten), die in Kombination mit den vertikal entsprechenden Bereichen der Bildschirmoberfläche darüber arbeiten. Farbige LED-Anzeigen signalisieren visuell die ausgewählten Funktionen.
